互感器测试仪怎么做自动试验

时间：2021-10-29

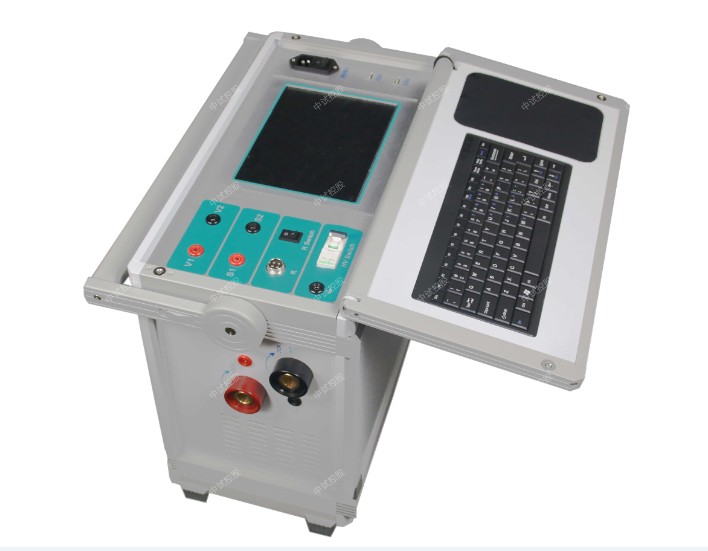

中试控股技术博士为您解答：电力工作者在工作中，经常需要用到互感器测试仪来对互感器、氧化锌避雷器等高压电力设备进行试验，座位这些设备性能的重要参考，互感器测试仪一般有手动试验和自动试验两种试验方式，自动试验一般比较简单，适用于初学者，那么互感器测试仪怎么做自动试验呢？本文来为您简单介绍。

设定好一次输出电流后单击自动试验，选择确定，试验开始。仪器将自动按设定值升流，试验停止后自动计算出比值、角差、比差、极性。误差试验升流是根据参数设置里的额定一次的：1％、5％、20％、100％、120％取值，并显示角差、比差结果。

在主菜单界面，旋转鼠标将光标移动到 PT测试选项上，按下旋转鼠标选择PT伏安即可进入伏安特性试验设置界面。光标移动至返回上层，按下鼠标即可返回主菜单。

接好线后选择二次负载，设定额定二次后选择确定仪器将自动计算出阻抗和负载，旋转鼠标将光标移动到 PT测试选项上，按下旋转鼠标选择 PT变比即可进入变比极性试验设置界面。光标移动至返回上层，按下鼠标即可返回主菜单。

在面板上的K1和K2接线口上加入标准电流（0～15A）观察加入的电流是否与仪器上显示的一致。试验结束后点击鼠标停止试验。设定好输出电压后点击此项，仪器将自动升压至设定的电压并保持。此时可用高精表测量仪器面板“交流电压输出口“的电压是否和仪器显示的一样。试验结束后点击鼠标停止试验。

保存，存储当前试验数据。点击后选择确定便可。

打印，点击后打印出试验结果。

互感器测试仪的自动试验，从设置到试验过程都比较简单，关键是试验之前需要先正确接线，同时还要设置好参数，这样试验的过程才会比较顺利。
