微机继电保护测试仪复合电压锁定过电流保护的调试方案

时间：2021-10-25

中试控股技术博士为您解答：微机继电保护测试仪复合电压锁定过电流保护的调试方案如下：为了便于讨论，假定某一保护值为：过电流：5A；低电压锁定值：60V；负序电压：6V。

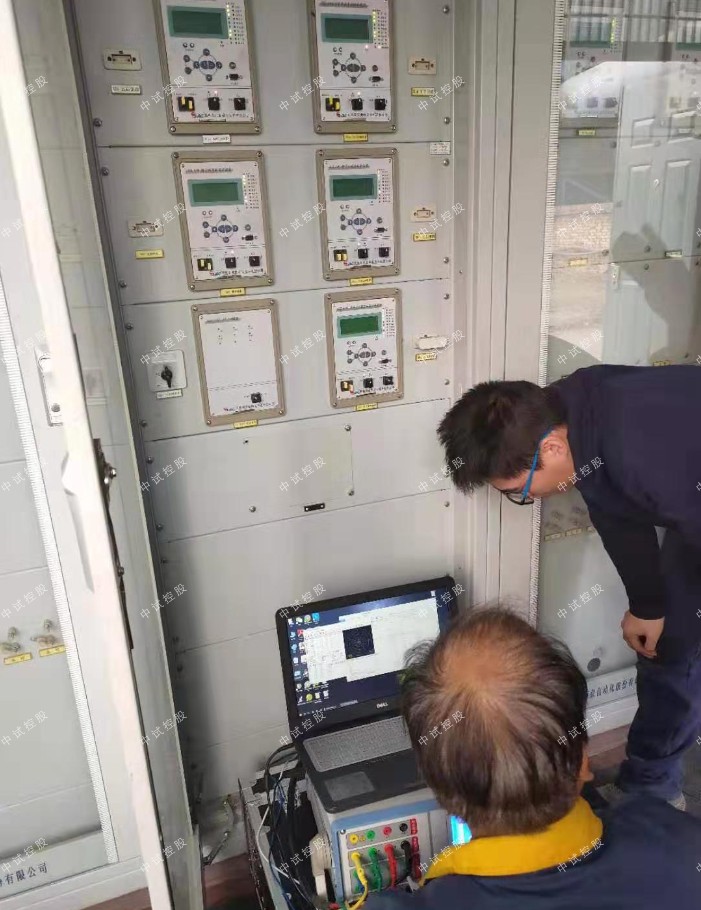

（1）试验前，应做好以下准备
连接正确：测试仪的三相电压UA、UB、UC应连接到三相电压的输入端；测试仪的IA应连接到某一相电流的输入端，如A相；测试器的输入端A和公共km分别连接到保护脱扣触点的两端。当保护是主动接触时，它还应确保测试器的公共端连接到保护的正极电源上。值得注意的是，有些保护负序电压和低压是由不同的电压端子连接起来的，因此应分别连接“检查锁定电压”和“检查负序电压值”的试验。
请检查保护值，应输入复合电压锁定溢出函数。如果在测试时要保护ii溢流保护动作，至少应该保证ii溢流的复合电压锁定溢流功能。
（2）检验闭锁情况
测试参数设置如下：测试仪输出线路电压为70V(单相电压为40.4V，三相电压UA、UB、UC为0°、-120°、120°)，大于60 V的锁定电压，保护处于闭合状态。测试器输出相电流，初值3A，阶跃尺寸0.1A，相电流值逐渐增大到7A。
（3）检验过流定值
测试仪的输出线电压为50V（单相电压为28.8V，三相电压UA，UB和UC的相位分别为0o，-120o和120o），小于阻塞电压为60V，保护闩锁被释放，允许操作。测试仪输出相电流，初始值为3A，步长为0.1A，相电流逐渐增加到保护动作，测量保护动作电流，并与保护设定过流设定值进行比较。
（4）检验闭锁电压值
测试仪输出的初始电压为70v，大于锁定电压，初始电流为7a，大于过电流常数值，电压设为变量。三相电压的步长为0.1v。测试开始后，保护被锁定。逐步将线路电压降低到保护动作，测量保护动作电压，并将此时测试仪的线路电压输出与保护集低压闭锁值进行比较。
注：由于从保护的锁定状态到解锁有一定的延迟，为了确保测试的准确性，在手动降低电压时，在接近保护动作之前，每一步减少的步骤都应停留足够的时间进行保护动作。
（5）检验负序电压值
由于设定的负电压值较低且电压阻断值较小，为了防止干扰，保护的低电压阻断值在测试之前设定为3V，小于负序电压。
将测试仪的初始负阶线电压输出设为4v（单相电压为2.3v，三相电压的相位改为0º、120º和-120º），小于设定的负阶线电压；初始电流为7a，大于超值，电压设为步长为0.1v的变量（电压的步ua,ub,uc应该是相同的）。启动测试后，保护装置不会移动。逐步增加线路电压至保护动作，测量保护动作电压，并与固定负序电压等级的保护进行比较。
备注三相电压的相位为负序
（6）整组传动试验

将保护定值改为初始定值后，测试仪输出线电压为50V（正序电压），初始电流为7A，断路器接通后，启动保护动作，检查开关是否成功跳闸。
