接地引下线导通测试仪各主要部分介绍

时间：2021-10-22

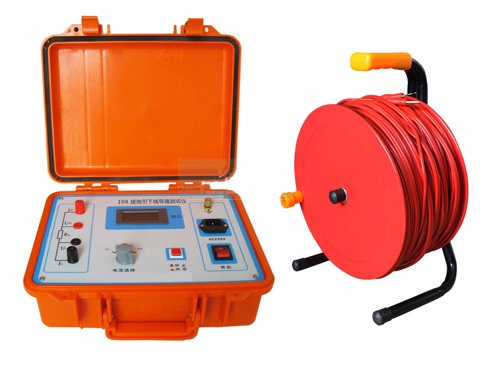

中试控股电力为了对变电站内各个电力设备接地引下线之间的导通电阻值的测量，因此需要用到接地引下线导通测试仪，该设备由于速度快、准确度高，很受广大电力工作者的欢迎，该设备主要由输出部分、显示和键盘控制部分以及打印部分等组成，本文就来给大家简单对这些部分进行介绍。

一、输出部分：

输出由四个终端组成。外侧的两个端子是恒流源的输出，通过它将测试电流送至要测量的电阻。内部的两个端子是测试电压的输入，机器通过它读取电压值显示器和要测量的电阻上的键盘控制部分。

二、显示和键盘控制部分：
本地显示器是128位64点阵液晶显示器，具有电阻的测量以及通过它显示的操作信息。显示器分为三个区域：上层显示当前的测试电流；中间显示区域显示测量的电阻值；最低显示仪表按键功能提示。（键的功能由于工作条件的不同而不同，键的功能不同。有关更多信息，请参见下面的相关章节。

机器的左下侧是复位按钮，当仪器崩溃或严重干扰，按下复位按钮以返回到仪器的初始状态;存储数据之前，仪器不会丢失。四个中间键（由于不同的操作状态下，不同的字符的显示，功能键是不同的，关于他们的更多信息，请参见下面的相关部分）。孔对比度调整其右下侧，对比度调节为液晶显示器。

三、打印部分：
本仪器提供16线微型面板打印机，使用寿命长，打印速度快，更换打印纸和色带方便，无需其他维护。当整个电源接通时，打印机右下角的指示灯亮，表示打印机处于待机状态。在测试过程中或测试结束后，根据显示提示按打印键即可打印数据。

接地引下线导通测试仪是一款比较简单的高压电力试验设备，电力工作者很容易就能熟练掌握这款设备的原理和使用。
