变压器铁芯多点接地处理措施

时间：2021-09-28

中试控股电力讲到变压器铁芯多点接地，就会造成变压器故障甚至损坏，本文就重点讲解如果变压器因为种种原因而存在多点接地，应对的措施具体有哪些。

其一，发现变压器多点接地之后，需停电进行吊芯检查和处理。对于系统暂不允许停电检查的，可采用在外引铁芯接地回路上串接电阻的临时应急措施，以限制环流增加，防止故障进一步恶化。在串接电阻前，应分别测量铁芯接地回路的环流和开路电压，然后计算应串电阻阻值。所串电阻不宜太大，以保护铁芯基本处于地电位;也不宜太小，以将环流限制在0.1A以下。

其二，可以进行吊芯检查，分部测量各夹件或穿心螺杆对铁芯(两分半式铁芯可将中间连片打开)的绝缘以逐步缩小故障查找范围。检查各间隙、槽部重点部位有无金属夹杂物。用榔头敲击振动夹件，同时用摇表监测，看绝缘是否发生变化，查找并消除动态接地点。

其三，使用放电冲击法，由于变压器本体在空气中暴露时间不宜太长，以及变压器装配形式的制约，现场很多情况下无法找到确切接地点，特别是由于铁锈焊渣悬浮、油泥沉积造成的多点接地，更是难于查找。此类故障可采用放电冲击法，这种方法要视现场具体情况、接地方式和接地程度，在吊芯或不吊芯状态下均可进行。

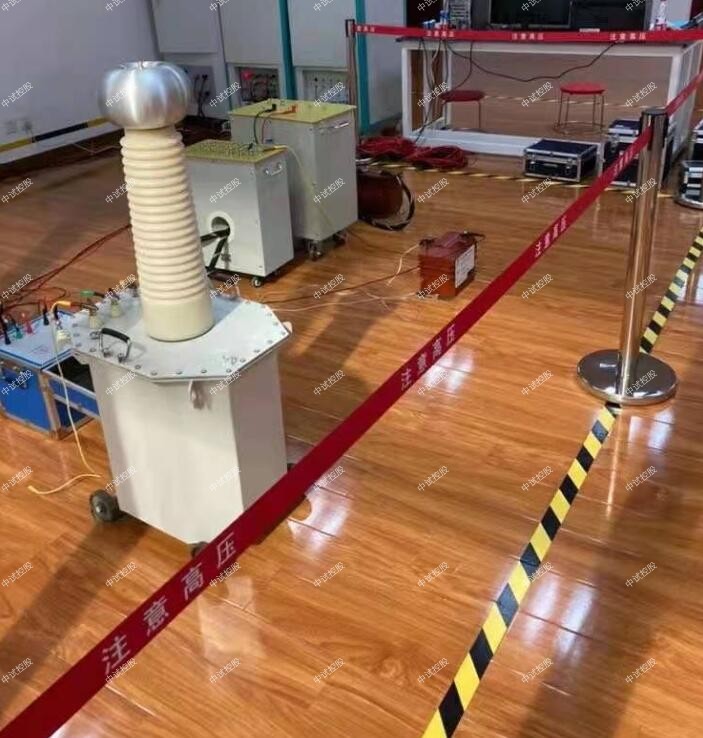

变压器多点接地故障修复好了之后，应该对变压器铁芯进行一次监测再投入运行，可以用试验变压器对变压器进行使用前的检测，检测其绝缘属性。在变压器运行的过程中，可以在铁芯上接线装上电流表，可以实时查看铁芯的运行状态。
