如何使用微机继电保护测试仪进行故障再现试验

时间：2021-09-22

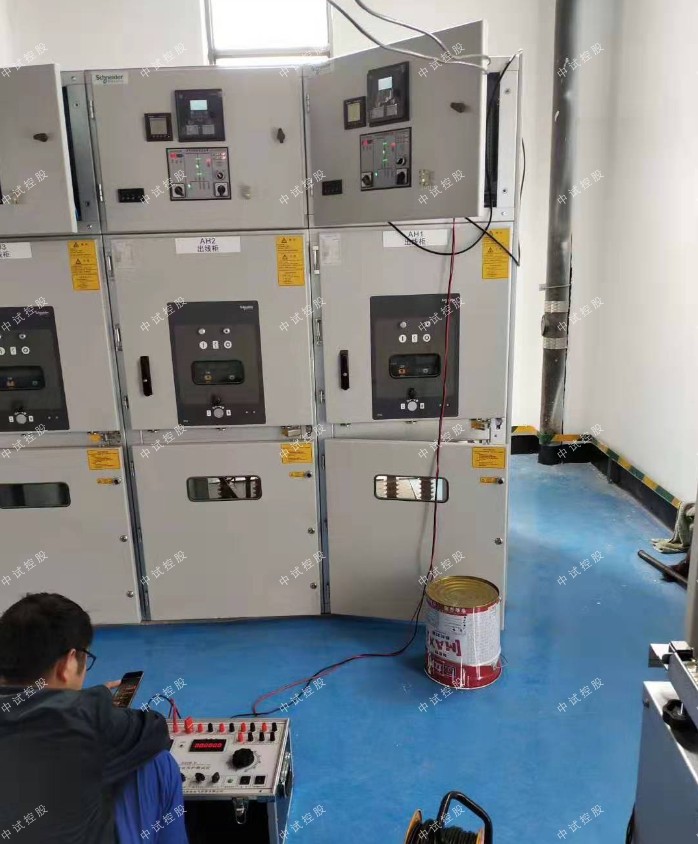

在电力工作者日常的工作中，如果高压电力设备发生了故障后，一时找不到原因，就可以使用微机继电保护测试仪来进行故障再现试验，用以模拟故障重新发生，从而找出故障发生的原因。微机继电保护测试仪故障再现试验的基本原理为将故障录波器等数据记录设备所记录下来的按ANSI/IEEE C37.111-1991COMTRADE数据格式编写的电流电压波形数据文件，输入到测试仪中，由测试仪将其波形再现出来，对保护装置等设备进行测试。

每一个标准的记录文件由三种类型文件组成，三种文件分别为引导、组态、数据文件，三种文件名相同，用不同的后缀名来区分，分别为.HDR、.CFG、.DAT。每次进行再现试验时必须三个文件齐全。
试验前首先打开某一个记录文件。记录文件可以放在任何子目录中，在“打开文件”对话框中查找，找到所在子目录后程序会自动将所有后缀为.CFG的文件名列出。选定某一文件后程序自动将该名字的.CFG和.DAT文件调入，并将所有电压电流波形及其通道名称等显示在屏幕上。另外还可以通过工具栏的按钮查看文件属性、波形离散采样点等。
按下“试验”按键，进入一个多页试验选项对话框中：
一、选择需要进行试验的录波电压和电流线路。可以整组电压、整条线路电流的方式选择，也可以三相电压、三相电流分相独立选择。
二、选择需要回放的录波时间段，即起止时间点。时间点是按波形采样点数为基本单位的。时间点可以直接键入数据，也可按键盘上“↑”、“↓”键增减。
三、是按原始比例输出，还是按PT、CT变比变换后输出。按变比输出时将数据除以该变比值。另外，如果某一相数据需要反180ْ 相位后输出，可以设变比为一负数，如设为“-1/1”，则该相将以反相原比例输出。
四、自动将所选择的数据全部传送至下位机，以待进行回放输出。
五、正式进行回放试验。该页中“上按钮”使测试仪循环输出第一周波的波形，等待按下“下按键”；按下“下按键”，测试仪将输出整个记录波形直至回放时间段终点，再现整个过程。也可以不按“上按键”而直接按“下按键”，此时将一次性地回放完起止时间段的整个波形。
试验结束后，计算机自动将测试结果在硬盘“试验报告\故障再现\”子目录下按文本格式存档，并可用“打印”按钮进行显示、打印。亦可以拷贝出来由WORD等编辑工具进行编辑、修改。
