氧化锌避雷器带电测试仪的工作原理和测试结果如何判断

时间：2021-09-22

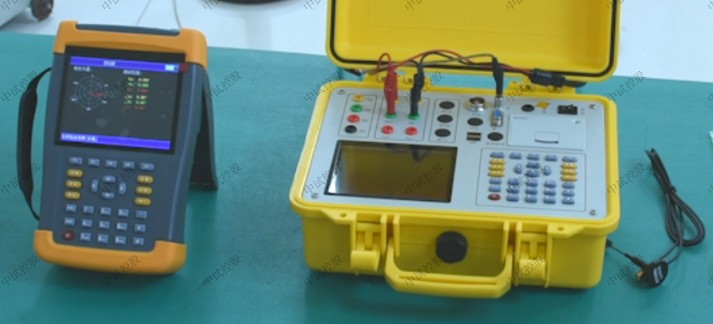

在变电站的工作中，氧化锌避雷器带电测试仪是电力工作者经常需要使用到的一款仪器，可以通过对氧化锌避雷器的检测来快速判断其是否老化、受潮、受污染等，大大节约了时间，提高了工作效率，同时此款仪器电流、电压传感器完全隔离，安全可靠，是一款不可多得的仪器，本文就以氧化锌避雷器测试仪为例，来给大家简单介绍氧化锌避雷器带电测试仪的工作原理和测试结果如何判断。
氧化锌避雷器带电测试仪的工作原理为为了判断氧化锌避雷器是否发生老化或受潮，通常以观察正常运行电压下流过氧化锌避雷器阻性电流的变化，即观察阻性泄漏电流是否增大作为判断依据。
阻性泄漏电流往往仅占全电流的10%～20%，因此，仅仅以观察全电流的变化情况来确定氧化锌避雷器阻性电流的变化情况是困难的，只有将阻性泄漏电流从总电流中分离出来。
本测试仪依赖电压基准信号，高速采集基准电压和避雷器泄漏电流，通过谐波分析法，进行快速傅立叶变换，分别计算阻性分量（基波、谐波），容性分量等。
阻性电流基波 = 全电流基波.cosφ，φ为全电流对电压基波的相角差。如下图：

通过测试结果，如何判断避雷器的性能呢？
1、阻性电流的基波成分增长较大，谐波的含量增长不明显时，一般表现为污秽严重或受潮。
2、阻性电流谐波的含量增长较大，基波成分增长不明显时，一般表现为老化。
3、仅当避雷器发生均匀劣化时，底部容性电流不发生变化。发生不均匀劣化时，底部容性电流增加。避雷器有一半发生劣化时，底部容性电流增加最多。
4、相间干扰对测试结果有影响，但不影响测试结果的有效性。采用历史数据的纵向比较法，能较好地反映氧化锌避雷器运行情况。
5、避雷器性能可以从阻性电流基波判断，也可以从电流电压相角差Φ判断更有效，因为90°-Φ相当于介损角。如果规定阻性电流小于总电流的25%，对应的φ为75°：
