变频串联谐振试验装置在试验中常见故障排除方法
时间：2021-09-16

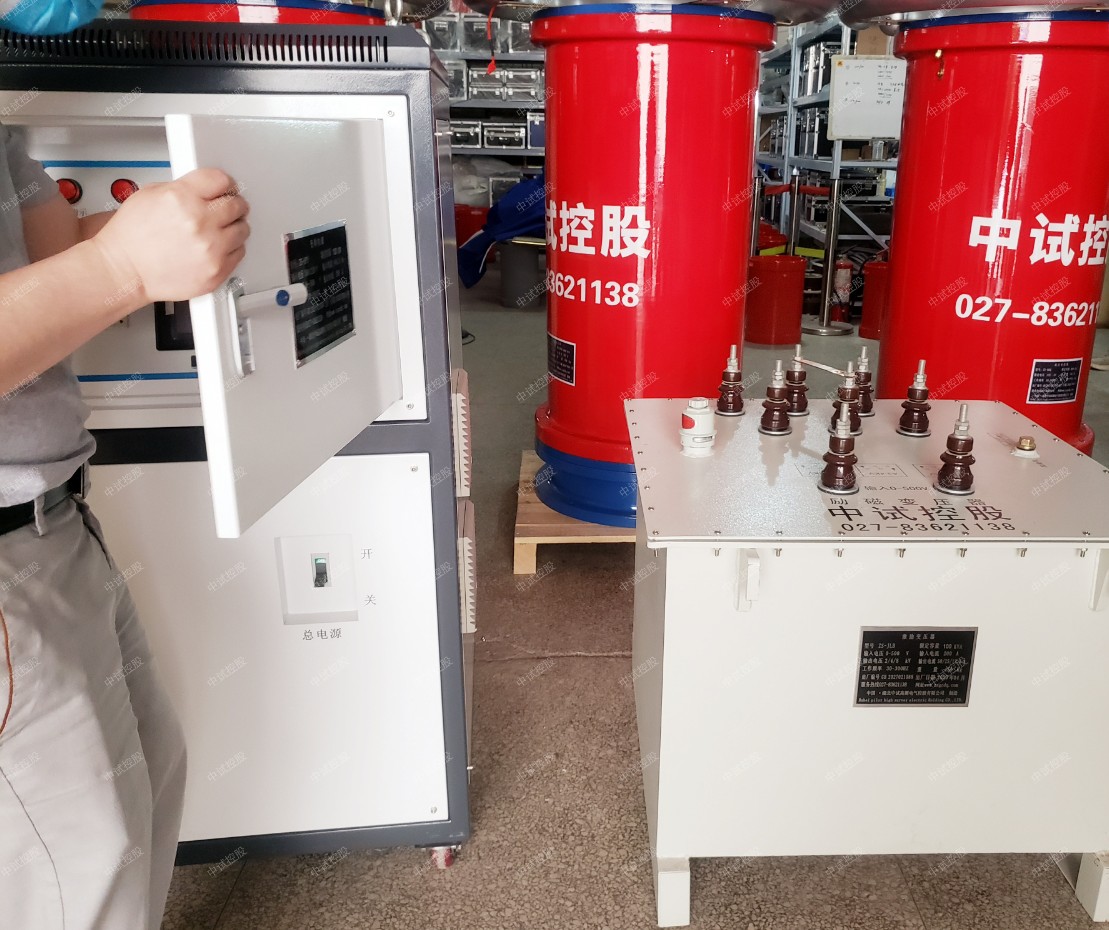

串联谐振试验装置由变频电源、激励变压器（也可称为励磁变压器）、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 那么，在试验中有哪些常见故障呢？又该如何解决呢？中试控股电力串联谐振试验装置的主要故障排除就此做以下讲解。
1.风扇不能启动：
1.风扇不能启动：
1）急停、故障保护、失谐保护后，没有按“故障复位”；
2）内部温度过高，功率元件热保护；
排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。
如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！
2.自动调谐不能完成，找不到谐振点：
现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点
原因：回路接地不好，试验回路接线错误，装置某一仪器开路
排除方法：
1）检查接地装置可靠，接地连接线是否有断开点；
2）检查励磁变压器的高低压线圈的通断；（低压绕组阻值;高压绕组阻值每个输出端对高压尾）
3）检查每一只电抗器的通断；(每个绕组阻值)
4）检查分压器的信号线的通断；（高、低压电容量）
5）检查分压器的高低压电容臂的通断；（1孔对芯，2孔对外壳分别导通；1孔对2孔断开）
6）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
