数字式三相移相器的主要用途是什么

时间：2021-09-14

电力工作者在工作中，经常需要对单相及三相交流功率、相位等仪表的测试校验，也有时候需要对电度表进行检定，需要用到数字式三相移相器，那么具体来说，该装置的主要功能和用途是怎么样的呢？本文来为大家简单介绍。

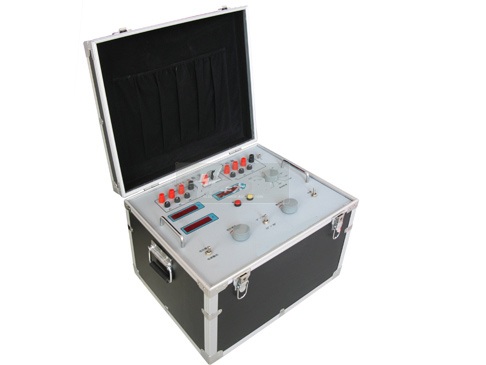

移相器由变压器“移相器，”数字相位指示符，数字显示电压和电流，输出电压调节，微细相移电源单元注意新一代便携式电子仪器，该产品相变压器的有机移位合并与数字测量技术，精度高，准确直观读数，可调节输出电压的相位偏移调整。本机结构牢固可靠，全密封，便于携带，易于在现场和现场使用。

本移相器可以采用传统三相三芯柱变压器，Ｙ0接线方式方法，每相均有发展四个等边绕组，交叉进行连线之间形成一个不同方向夹角，形成对角线相连的六边形，六个边共高十二个抽头，即十二档，每档30度，三相系统同步通过调节，细调由三只同轴自耦变压器与电容主要组成，使输出控制三相在0～360度范围内实现同步信号调节，以保证使用三相输入输出的平衡。本移相器研究具有实际操作简单方便、体积小、噪音低、输出数据波形好等特点，能满足要求较高国度的单相及三相交流工作功率、相位等仪表的测试结果校验，也能用于度表的检定装置设计之中。通电预热约半分钟后调节过程中电压作为输出旋钮Ａ１０至所需值，三相移相电压输出U、Ｖ、Ｗ、Ｎ，其中U、Ｗ间电压由Ａ３表头信息显示，Ｖ相负载产生电流由Ａ２表头显示。

将相移粗调旋钮A4调整到所需的相移角近似齿轮，然后调整相移精调旋钮A11，用精调选择开关A9（切换到顶部，相移精调旋钮A11顺时针调1转相移150，切换到底部，相移精调旋钮A11逆时针调1转相移150）。每当调整相移粗调旋钮A4时，拨动微调开关A9至顶部，相移精调旋钮A11顺时针调调相表头以显示相位增加。相移角可以通过复位按钮A5由A1头显示，当调整到所需的相移角时，锁存器A6显示的值。当相移角度需要重新显示时，按复位按钮A5。

数字式三相移相器是电力工作者经常需要用到的高压电力试验设备的一种，大家需要在工作中熟练掌握，好顺利的完成该仪器的试验工作。
