变压器短路阻抗测试仪在电力试验中的用途和特点

时间：2021-09-10

低电压短路阻抗测量是常规试验项目中的基本项目，比较变压器受到短路电流的冲击前后测得的短路阻抗值，根据其变化大小，可以初步估计绕组变形程度。变压器在短路电流冲击后与测试的低电压短路阻抗变化不应大于2%。

低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

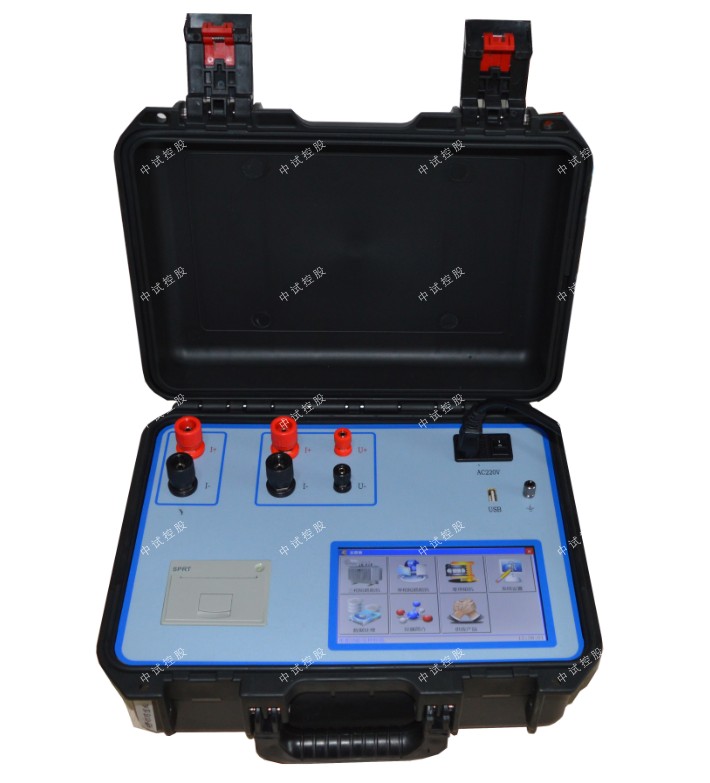

变压器短路阻抗测试仪内部自带可调电源输出，特别适合现场对110kV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器主要特点有：

仪器自带可调电源输出，无论单相、三相变压器，只需一次接线，仪器即可完成所有绕组对的测量，试验、接线简单。

满足《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》中规定的试验与算法。

《DL/T1093-2008》明确规定：5.4.1a，“原则上单相参数用单相法测试”；5.4.1e，“测试结果出现异常时，应对所有绕组对用单相法进行复试”。该仪器采用单相测量方式，对于三相变压器三次升压过程即可自动计算出每相的短路阻抗、电抗、电感值。

仪器内部采用锁相环技术，同步采样交流信号，测量数据准确。

该仪器可测量电压，电流，功率，频率等。

单机测量电压、电流范围宽，支持外接CT、PT进一步扩展测量范围。

内置不掉电存储器，可长期存储测量数据，仪器自带打印机。

测试数据可导入计算机，方便进一步分析或存储。

全部中文菜单及操作提示，操作简单直观。

透反式大屏幕液晶，在太阳直射下可清晰显示。
