高压试验变压器升压装置技术参数及操作方法

时间：2021-08-18

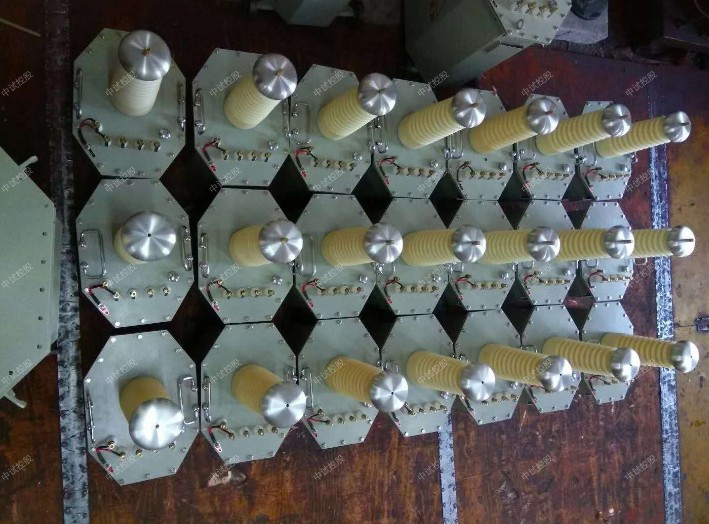

高压试验变压器升压装置重量轻、体积小、移动方便、性能优越等特点。采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成，低压线圈在内，高压线圈在外。

仪表线圈为一独立绕组，一般情况下为100V，试验变压器装有可移动的轮子。试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

高压试验变压器升压装置技术参数

容量:15KVA
输入电压：400V
输入电流：37.5A
输出电压：0- 100KV
输出电流：150mA
测量电压：100V
变比：1000

高压试验变压器升压装置操作方法

1、按照试验要求将高压试验变压器的操作台、变压器、被试品连接好。
2、插上电源插头，合上电源开关，绿灯（-HG）亮，将调压器手柄旋到零位，黄灯（-HY）亮，表示可进行试验操作。
检查无误后，合上电源开关，緑灯（- HG）亮，调压器手柄置于零位时，黄灯（- HY）亮，此时表示可以送电操作。
3、按照被试品正常试验所需电源电流和耐压时间，选定过电流倍率/切除开关（- SA）的位置，并设定好过电流继电器（- KA）、时间继电器（- KT）的动作值。
