电缆故障定点仪指标及操作事项

时间：2021-08-18

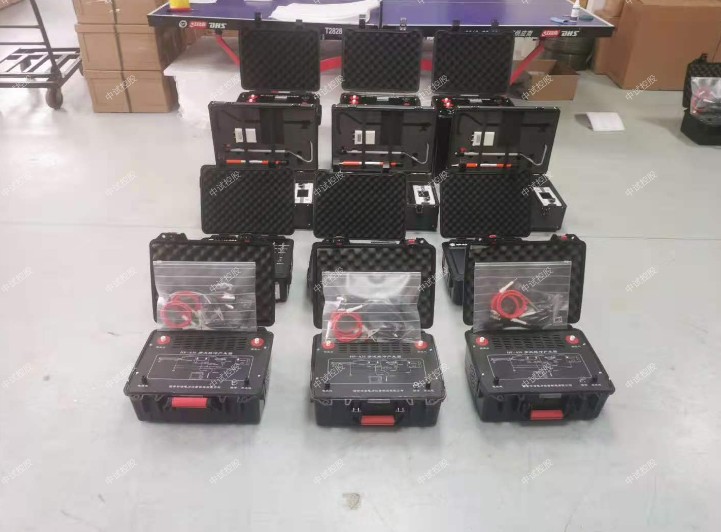

电缆故障测试仪是一款体积小、功能全、操作方便的智能型电缆故障测试仪，也是中试控股电力电缆故障测试仪系列化的主要配套设备。

一、电缆故障定点仪指标

1、使用范围：适用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆的高低阻、短路、开路、断路以及高阻泄漏和高阻闪络性故障。

2、测试距离：最短 15 ~ 20 米，最长不小于 15Km。

3、测量误差：全范围系统误差不大于 ±1 %。

4、工作方式：低压脉冲、直流高压闪测及冲击高压闪测。

5、采样速率：30MHz。

6、机内发送脉冲宽度与幅度：0.2μs，150V ±10% ；2μs，200 V ±10% 。

7、显示方式：320 × 240 LCD 图形与字符。

8、电源与功耗：AC 200V ±10% 不大于 10W；DC 6V（7AH）不大于 6W

9、体积：300× 250 × 150(mm 3)

二、电缆故障定点仪操作事项

1﹑当用电缆故障定点仪粗测出故障的位置之后，放电的球间隙不宜调得太大，球间隙大冲击电压高。定点相对用测试仪粗测用的时间长，长时间高压冲击如果将故障点打短路，故障点不放电定点就不容易定到故障点。

2﹑定点时因周围环境干扰大，土层太厚或电缆具体损坏情况等原因，故障点放电时传到地面的振动信号很微弱，定点比较困难，可以利用故障点击穿放电时既有振动波又有电磁波这一现象。用两部定点仪，一部使用探棒工作于“定点”位置，另一部利用探针也工作于“定点”位置，两部定点仪同时都听到“嘭嘭”的声响，再找出最响点，即可准确定出故障点的位置。

3﹑定点时要找出“最响点”的方法：定点过程中听到有规律的放电声以后，故障点的位置就在你附近不远的地方，再沿电缆走向前后移动定点仪进行比较寻找到放电声音较大处，同时减小定点仪的输出音量，最后逐步集中搜寻到声音最大点。

4﹑定点仪不使用时，应及时关掉电源。如果电缆故障定点仪在使用中出现杂音变大，灵敏度降低可能电池不足，可将定点仪点的上盖旋开更换电池。

5﹑若耳机内出现广播电台声，可能输入线的屏蔽层接触不良，可折开二芯插头重新焊好。
