微机继电保护测试仪功能中“短路计算按钮”参数介绍

时间：2021-08-18

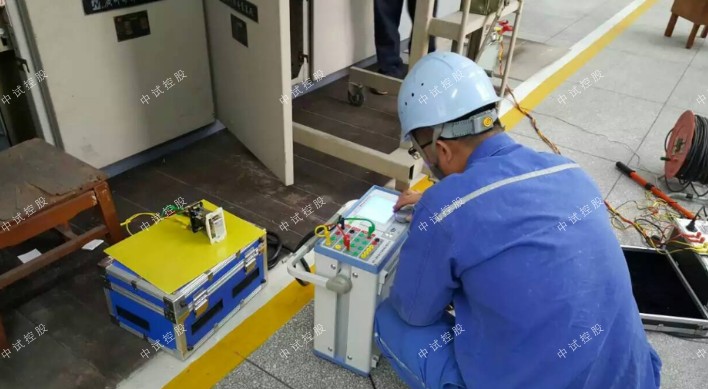

微机继电保护测试仪被广泛应用为电力系统的发电、供电、用电部门、水利、石油、铁路、矿山、化工、科研机构等。微机继电保护测试仪体积小，精度高。有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活，操作简便，可靠性高等优点，性能价格比高，其功能更是特别强大，中试控股电力介绍下面微机继电保护测试仪短路计算按钮功能。

“交流试验”模块是一个非常通用的模块。当需要模拟更复杂的试验时，请点击工具栏中的短路计算按钮，将弹出如右图所示的“短路计算”对话框，在这个对话框中可以设置：

1、故障类型

在下拉菜单中可选择故障类型有：单相接地短路、两相短路、三相短路，或者是正常状态。其中正常状态是指三相电压为正序额定电压，三相电流为0A。

2、故障方向

默认情况下继电保护测试仪是“正向故障”，对有些方向性保护需模拟反向故障时，可在下拉菜单中选择“反向故障”。

3、额定电压

系统的额定相电压。一般额定电压为57.735V。非故障相电压为此电压。

4、整定阻抗

根据定值单给出的定值类型不同，在界面上可按“Z / Ф”或“R / X”两种方式设置故障阻抗。选择哪一种方式设置整定阻抗主要是根据定值单来设置，用哪一种方式设置的时候，另一种方式的值都会由计算机自动计算得出。

5、短路阻抗倍数

上面设置的是定值单中的“整定阻抗”，而继电保护测试仪试验时常常按0.95倍或1.05倍来进行校验。因此“短路阻抗”＝“倍数值”×“整定阻抗”，用此“短路阻抗”再参与短路计算。做“零序保护”试验时，有时可通过灵活设置短路阻抗，在不退出距离保护的情况下来躲开距离保护的抢动。

6、计算模型

当选择“短路电流不变”时，需要设置一定的短路电流。通过给定的“短路阻抗”和该“短路电流”计算出相应故障类型下的“短路电压”。当选择“短路电压不变”时，需要设置一定的短路电压。通过给定的“短路阻抗”和该“短路电压”计算出相应故障类型下的“短路电流”。做“距离保护”试验时，有时可通过灵活设置短路电流，在不退出零序保护的情况下来躲开零序保护的抢动。

注意：“短路电压”在两相短路时是指故障线电压，在其他类型短路时是指故障相电压，关于其他功能介绍请点击微机继电保护测试仪。
