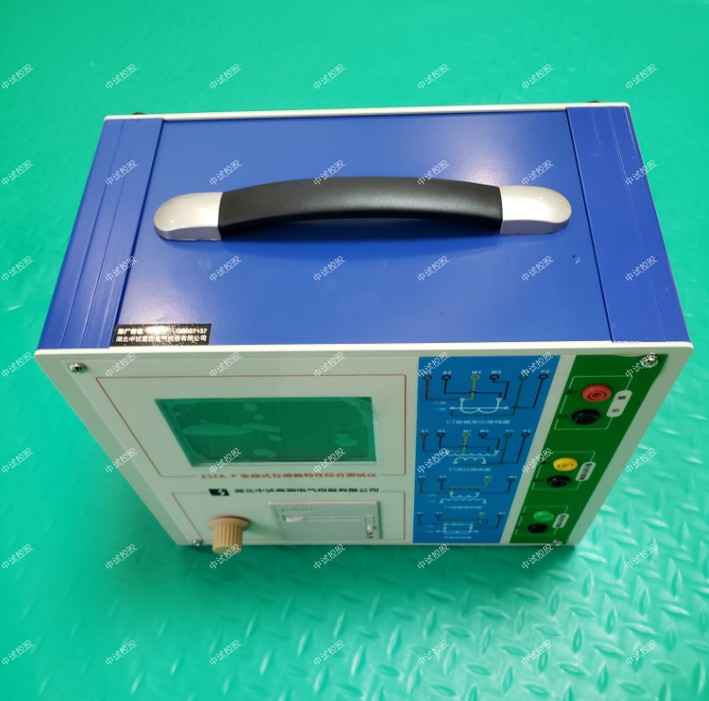

电压互感器现场校验仪性能特征及指标参数

时间：2021-08-16

电压互感器现场校验仪性能特征
1、全中文操作界面，界面美观；
2、百分表、比差、角差采用特大字体显示，方便用户观测；
3、电压互感器现场校验仪采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；
4、用户可以选择全自动电脑控制，自动校验仪控制，手动控制三种测量方法；
5、自动切换负载箱，减少人工操作，降低操作失误；
6、自动判断极性错误，变比错误；
7、电压互感器现场校验仪完全满足JJG314-2010和JJG314-2010要求，自动定点，自动采样，自动化整；
8、上位机软件可以显示误差曲线；
9、上位机软件具有虚拟仪器开放功能；
10、重点是：电压互感器现场校验仪和互感器校验仪彻底解决S级测量问题；
11、能够自动切换量程；
12、电压互感器现场校验仪采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题。

电压互感器现场校验仪指标参数
1、测量范围:
同相分量(%): 0.0001～200.0          分辨率:0.0001
正交分量(分):0.001～700.0           分辨率:0.001
阻抗(Ω):0.0001～20.0               分辨率:0.0001
导纳(ms)：0.0001～20.0              分辨率:0.0001
2、基本误差:
同相分量:ΔX=±（X×2%＋Y×2%）±Dx
正交分量:ΔY=±（Y×2%＋X×2%×34.38）±Dy
“X”、“Y”——电压互感器现场校验仪的显示值
“Dx,Dy”——电压互感器现场校验仪的量化误差
   百分表:    1.5级
输出电流、输出电压：   2级
3、工作范围：
电流：（1%－149%）In    （In =5A）
（5%－149%）In    （In =1A）
电压：（5%－149%）Un    （Un =100V，150V，100V/）
（5%－149%）Un    （Un =100V/3）
4、工作负荷：
电流：TO对TX＜0.12Ω       cosΦ=1
电压：a对x＜0.25VA        （100V）
5、极性错误指示
额定工作电流（电压）的5%以上，误差超过180%时，应对如极性指示。

6、变比错误指示：
额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示。
7、绝缘和耐压试验及说明：

端子TX和（）

电源插座对外壳能承受1.5kV,1min耐压
8、外形尺寸：电压互感器现场校验仪外包装（L 375×W 330×H 140）㎜3
9、重量：电压互感器现场校验仪重量约10㎏
