如何测量变压器绕组的直流电阻？

时间：2021-08-09

变压器的绕组直流电阻测试是变压器出厂及预防性试验的主要项目之一，测量变压器绕组直流电阻的目的是：检查绕组接头的焊接质量和绕组有无匝间短路现象；电压分接开关的各个位置接触是否良好及分接的实际位置是否相符；引出线有无断裂，多股导线并绕组是否有断股等情况。

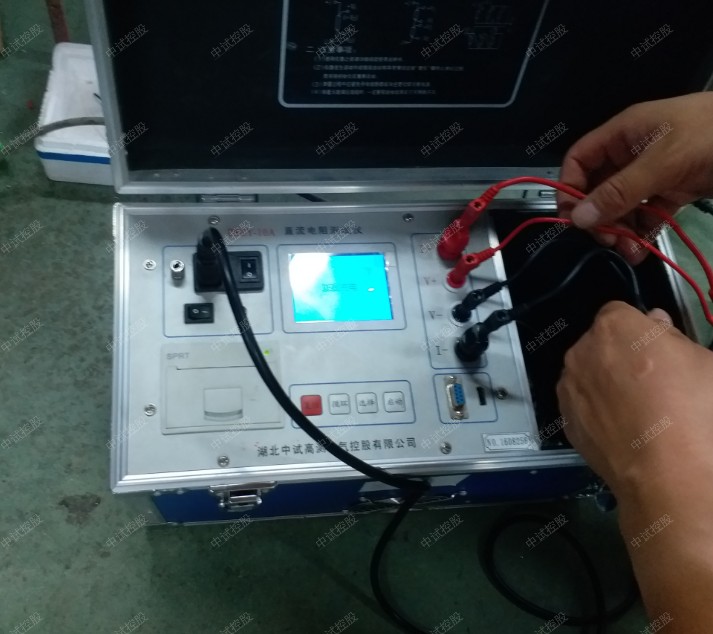

测量变压器绕组的直流电阻的方法有两种。电流、电压表法，又称电压降法，其原理是在被测电阻中通以直流电流，测量该电阻上的电压降，根据欧姆定律即可算出被测电阻值；平衡电桥法。它是一种采用电桥平衡的原理来测量直流电阻的方法，常用的平衡电桥有单臂和双臂电桥两种。测量变压器的直流电阻时，应在变压器停电并拆去高压引线后进行。
在电力变压器的负载试验中，对于附加损耗较大的变压器，要提供测量较准确的绕组电阻，以便计算电阻损耗用。通过绕组电阻的测量，可以检查出绕组内部导线的焊接质量：引线和绕组的焊接质量；绕组所用导线的规格是否符合设计；分接开关、引线与套管等载流部分的接触是否良好；三相电阻是否平衡等。
