耐压试验中串联谐振不升压的原因是什么？

时间：2021-08-09

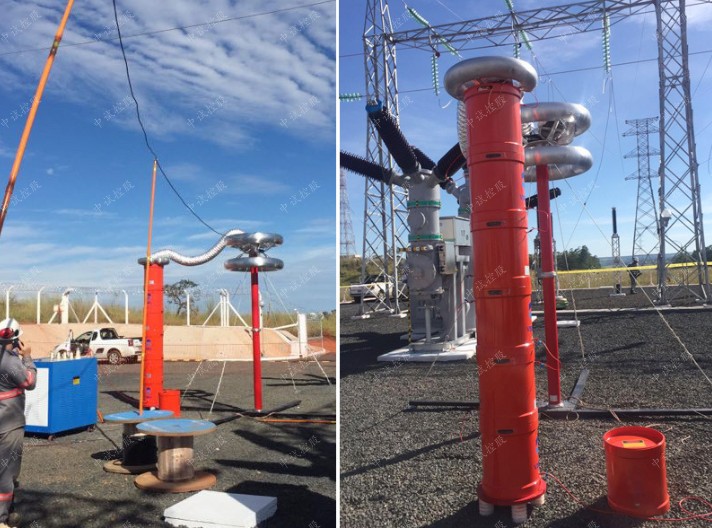

为了方便电网维护和提高用电安全性，需要高压输变电设备进行交流耐压测试。然而，中试控股电力变频串联谐振测试装置是用于实现高电压和大容量的测量装置，并且可以通过电抗器，励磁变压器对电力电缆，母线，开关，GIS，变压器等进行工频耐压测试。补偿电容器和主控制装置的组成，是因为测试对象绝缘内的电压，波形和频率以及电场与实际操作一致，并且测试电压高于实际操作电压。因此，中试控股电力串联谐振测试装置在确定电气设备的介电强度方面最为严格。最直接，最有效的方法之一。

串联谐振测试设备不升压的主要原因有两个。例如，在找到共振点之后升压点是否没有升高，或者在寻找共振点期间升压没有升高。通过分析这两种情况，判断串联谐振测试装置本身是否有问题或测试物品的绝缘是否损坏。例如，第一种情况是电缆绝缘层损坏（这种可能性很小，如果损坏，则找不到共振点），第二种情况是您使用的电抗器损坏。这种硬件损坏肯定不会增加。

通常导致串联谐振不升压，在大多数情况下，在寻找共振点的过程中会出现问题。未找到共振点的主要原因是被检体的电容与电抗量不匹配，无法找到由共振条件超过共振频率而引起的共振点。在这种情况下，我们的解决方案如下：1.串联谐振测试设备环路中的并联补偿电容器。 2.调整电抗器的串联或并联连接，以增加或减小电感。改变LC会产生谐振。
不升压的情况还有串联谐振变频电源的过电压保护和闪络保护参数设置过小，以致在寻找谐振点的过程中保护了测试设备，因此无法升压。在某些情况下，个别的接地泄漏会导致升压升至一半而无法继续。此时，应停止升压，并可以在继续测试之前仔细检查接线。
