变压器绕组变形测试频率响应与曲线分析

时间：2021-08-06

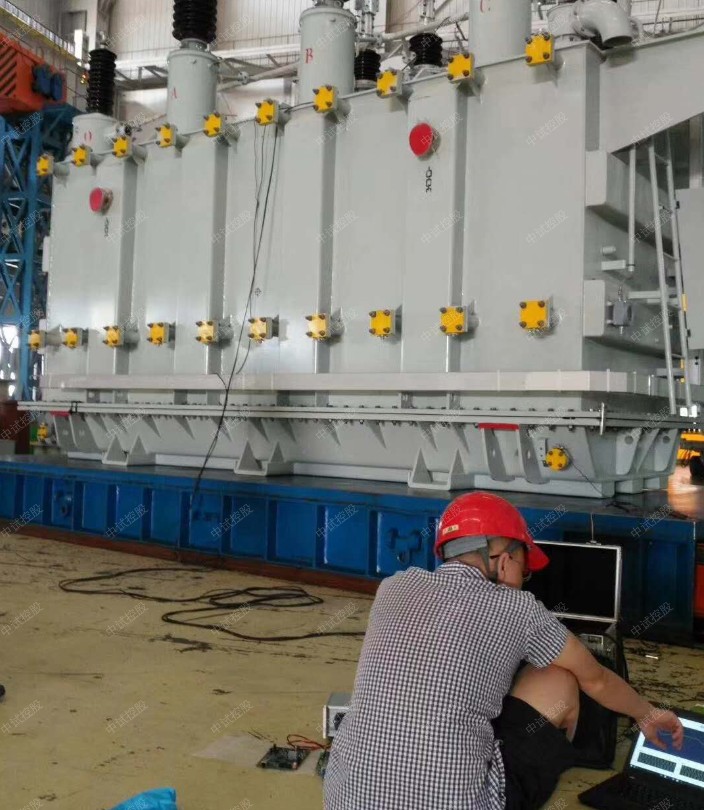

变压器绕组变形测试是为了测量变压器，例如在运输过程中绕组匝数，相短路或碰撞，从而导致线圈的相对位移，以及在运行过程中由于线圈变形而引起的电磁张力所引起的短路和故障情况变压器绕组等故障测量上述由变形引起的故障将改变变压器绕组的分布参数，影响并改变变压器的原始频率响应，并且可以应用幅度变化和谐振频率点偏移的频域特性。根据此特性，可以使用中试控股电力频响法变压器绕组变形测试仪进行测试。

频响法变压器绕组变形测试仪采用国内FRA分析的原理。该原理已经对近500个变压器绕组进行了变形测试。已经发现了一些绕组严重变形和轻微变形的变压器。但是，在测试过程中，由于测试方法不正确以及对外部干扰的考虑不足，也会引起误判。本文分析了由于接地线处理不当而引起的误判的示例。
当前在电网中使用的变压器绕组变形测试仪主要使用频率响应分析方法来诊断变压器绕组变形。频率响应分析方法（FRA）基于变压器绕组分布参数的网络分析。功能上，每个绕组都可以看作是由电阻，电容，电感等分布参数组成的无源两端口网络。根据电气理论，如果绕组发生机械变形，则绕组上的电感和电容等分布参数网络势必会发生变化随着网络参数的变化，其频率响应特性也会发生变化。因此，通过比较变压器绕组的频率响应特性，可以正确地诊断变压器绕组的变形。
