如何通过脉冲波形判断电缆故障的位置

时间：2021-08-05

电力电缆在长期运行过程中不可避免地会损坏，导致电缆无法正常传输电力。原因包括外力引起的整体损坏、设备短路引起的金属线芯烧损、高压对绝缘层的影响、温度和湿度对电缆绝缘层的长期影响、绝缘层氧化。电缆故障等许多因素。从专业角度来看，电缆一般分为两类:短路、开路、低电阻故障、高阻闪络和漏电故障
低压脉冲法查找原理:根据雷达测距原理，脉冲信号在测试端传输到电缆。当特征阻抗不匹配(电缆短路)时，将产生反射波，并且入射波形和反射波形将被收集并显示在屏幕上。此时，我们可以根据无线电波在这种电缆中的传播速度来计算从故障点到测试端的距离。

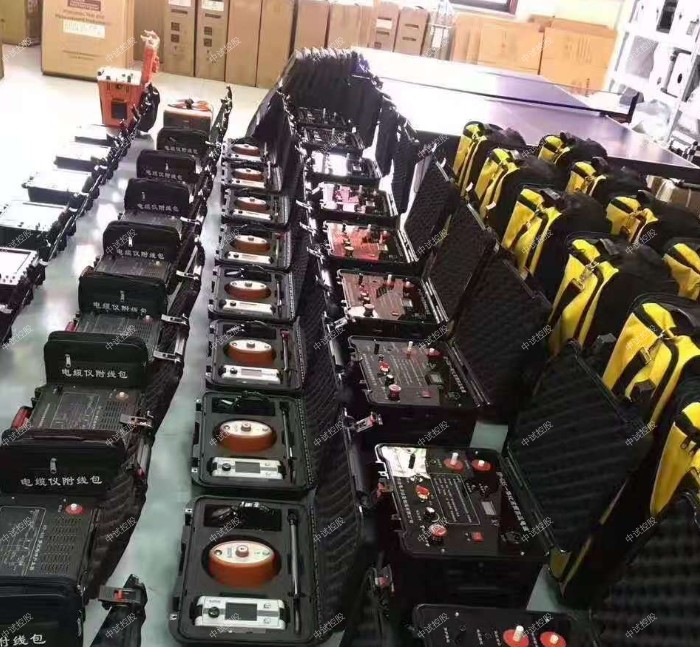

电缆故障查找操作步骤:仪器参数被设置为低压脉冲波形输出。将中试控股电缆故障测试仪的红色和黑色线夹分别连接到被测故障电缆的故障相和另一个良好相或电缆地线。点击“采样”键，仪器将自动采集进入数据，波形将同时显示在屏幕上。操作员可以根据屏幕上显示的波形幅度和位置连续调整“位置调整”和“幅度调整”旋钮。调整波形便于分析和判断故障的大致范围。我们可以帮助定位器准确定位故障。通过刻度盘指针的左右指示，可以识别脉冲波形信号，准确找到故障点。
