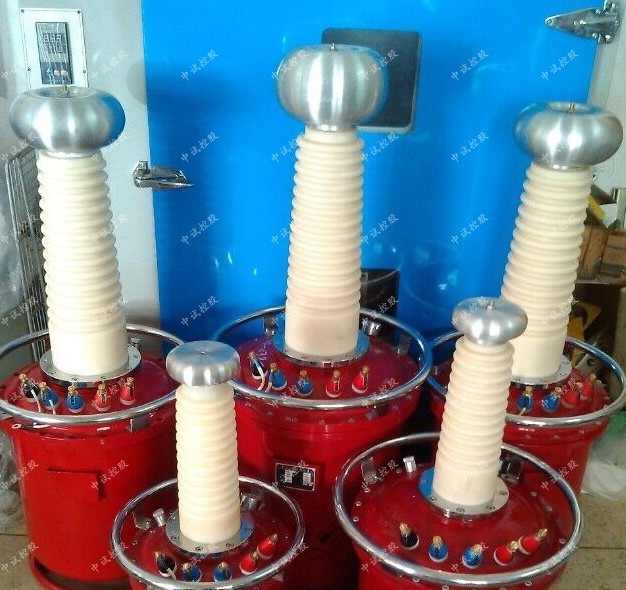

中试控股电力生产的YD试验变压器有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点.特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验.是高压试验中必不可少的重要设备.

    容量选配

    标称试验变压器容量Pn的确定公式:Pn=KVn2ωCt×10-9式中:

    Pn----标称试验变压器容量(kVA)

    Vn-----试验变压器的额定输出高压的有效值(kV)

    K------安全系数.K≥1,标称电压Vn≥1MV时,K=2,标称电压较低时,K值可取高一些.

    Ct-----被试品的电容量(PF)

    ω----角频率, ω=2πf, f----试验电源的频率

    被试设备的电容量Ct可由交流电桥测出.Ct的变化很大,可由设备的类型而定.典型数据如下:

    简单的桥式或悬式绝缘子几十微法

    简单的分级套管 100 – 1000PF

    电压互感器 200 – 500PF

    电力变压器< 1000kVA - 1000PF  > 1000kVA1000 – 10000PF

    高压电力电缆和油浸纸绝缘 250 – 300PF/m

    气体绝缘 - 60PF/m

    封闭变电站,SF6气体绝缘 100 – 10000PF

    对于不同的试验电压Vn,选择不同的(适当的)安全系数K.以上列出不同的Vn所选用的K值供参考

    Vn = 50–100kV      K=4

    Vn = 150–300kV    K=3

    Vn > 300kV             K=2
