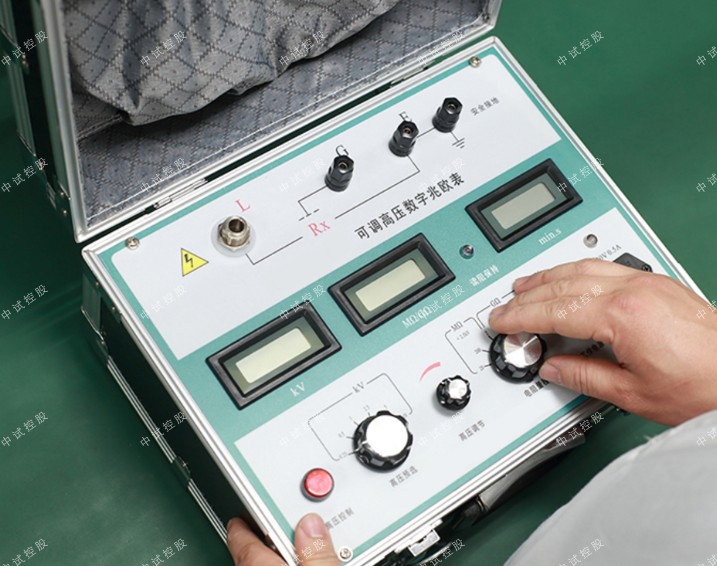

兆欧表又称绝缘电阻测试仪,初次或前赴现场使用前应进行充电(全程充电时间为8小时,充电指示灯从红变绿),以免到现场使用途中缺电.另外还应随时采用本仪表的参考电阻附件来检查本仪器工作是否正常、准确.

    仪表操作规程如下:

    1.准备

    本仪表接线前,首先应将'电源开关'调在关的位置,'高压控制'按钮应退出!被测物应脱离电网,并且被测各端必须经过人工放电棒接通大地,完全证明安全方可接线!

    尤其变电站、发电厂现场受到电网泄漏感应强干扰的被测量对象,事先应通过接大地的多个人工放电棒良好接到所有被测量线路端,避免接线时接线人员被电击,本仪表接线完成后才把被测量端的人工放电棒移开.

    2.接线:

    把仪表的两个'E'端接到被测物的地或零端,以及大地.

    把仪表的'L'端接到被测线路端,例如变压器绕组,电缆芯线.

    把仪表'G'端接到被测回路需要消除表面电阻泄漏影响的保护环.

    3.预选测试电源电压:

    把'高压预选'旋钮开关选向需要的测试电源电压.如需要从0V调起时,需要把'高压调节'旋钮反时针旋转到尽头.

    4.接通工作电源:

    把本仪表'电源开关'拨向通,开关上方的指示灯即亮,'kV'电压表显示应0.00kV.

    5.测试启动:

    把'高压控制'按钮按入,这时高压从L端输出,'kV'表显示L-E之间的电压值,'秒表'开始计时.

    6.测试电源电压细调:

    调节'高压调节'旋钮,可把电压平滑调节到指定值.

    7.电阻量程选择:

    把电阻量程开关选向需要的量程,或从MΩ档步进向200GΩ量程,如果仪表连续报警,则表示被测电阻太低,应退低档来测量.

    8.电阻值读数:

    通过MΩ/GΩ表读取电阻值.秒表在高压输出后的15秒、60秒、每隔60秒报时.便于操作者记录.

    关于吸收比、极化指数的计算公式为:

    吸收比=R60S/R15S--第60秒的电阻读数÷第15秒的电阻读数

    极化指数=R10min/R1min--第10分钟的电阻读数÷第1分钟的电阻读数

    9.测试电源电压退出:

    将'高压控制'按钮退出,这时'kV'表就会徐徐回零,数字秒表也会退出显示.

    10.结束:

    当'kV'表显示为0.00kV后,又经过对被测物人工放电棒接通大地,证明安全后即可关机、拆线、告结束.
