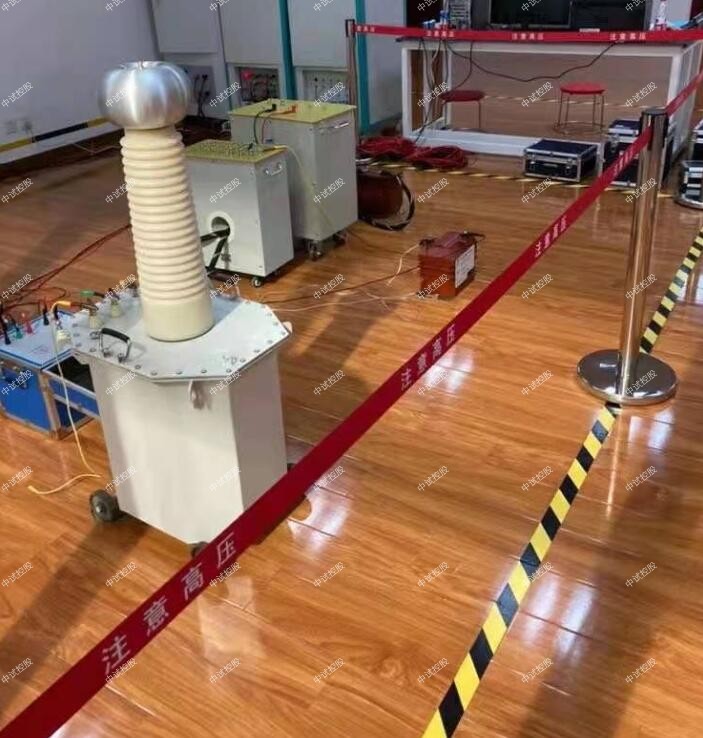

随着交联乙烯电缆的广泛应用,长度和容量不断增加,由于这种电缆的试验容量较大,运用传统的试验设备无法满足交接试验和预防性试验容量的要求.串联谐振则可以用较小的试验容量很好地满足电缆的交接试验与预防性试验的试验要求.

    中试控股讲解电缆试验注意:

    1、待试验电缆已安装到位,达到投运状态要求方能进行试验.

    2、被试相芯线接高压源,被试相屏蔽层、非试相芯线及非试相屏蔽层均应接地,确认无误后开始试验.

    3、电缆屏蔽层过压保护器短接,对应端电缆金属屏蔽或金属套临时接地.

    4、如果电缆头与GIS直接连接,在试验时应使GIS符合运行条件且GIS内部PT、避雷器断开.

    5、如果电缆头安装在杆塔上,电缆的屏蔽层和非试相连接接地,该接地线不可利用杆塔架代替,须采用专配的接地线与变频谐振系统连成回路.

    2.GIS试验原理及注意事项

    GIS是把断路器、隔离开关、电压互感器、电流互感器、避雷器等组合在一起并以SF6气体绝缘的电力设备,GIS一般由2-18个间隔组成,试验中每一间隔相当于一个电容器,对GIS进行耐压试验相当于对这个电容进行耐压试验.

    试验原理如下:

    根据IEC517:1990标准规定,GIS交流试验电压为出厂电压的80%,频率范围100-300Hz,下表是各电压等级GIS的参数表:

    系统电压

    等级    每间隔

    电容量    最大电压

    (KV)    出厂试验

    电压(KV)    交接试验

    电压(KV)    试验时间

    110kV    600-800p    126(145.6)    231(275)    184(220)    1min

    220kV    800-1000p    252    395(462)    316(370)    1min

    500kV    1000-1500p    550    680(740)    544(592)    1min

    以上试验电压值仅作参考,实际加压按照国标或当地电力行业标准.

    GIS试验注意:

    1、试验时,试验相接高压源,高压引线需采用专用无晕引线,非试验相连同GIS外壳接地.

    2、试验必须保证各气室SF6气体在额定压力下,并且充气压4小时后气体含量在合格范围内,GIS处于可运行状态,确认无误后方能试验.

    3、试验加压前,确保GIS内的电压互感器拆除(如果GIS厂家同意,电压互感器可以一起加压,但试验谐振频率必须大于100Hz)、CT二次短路,避雷器连接处应断开.

    4、试验电压在输出套管加入,套管芯子接高压源,套管金属法兰接系统专用地线.

    5、试验时,试验系统各部件之间、试验系统与GIS壳体之间必须采用专用接地线,切不可利用现场接地排代替试验系统与GIS外壳之间的地线连接.

    6、注意试验系统与现场电网之间采用一点连接,接地点必须位于分压器与试品之间的连线上.

    3.变压器外施试验原理及注意事项

    外施试验是考验变压器主绝缘的基本试验,试验频率不低于额定频率的80%.

    变压器外施试验注意:

    1、被试绕组、非试验绕组均短接,非试验绕组短接后接地,原则上,试品不可有电位悬浮.

    2、试验时,变频谐振系统与被试变压器外壳之间的连接采用本公司提供的专用地线.

    4.变压器感应耐压试验原理及注意事项

    变压器感应耐压试验是同时检验变压器的主绝缘和纵绝缘的基本试验.试验电压一般为额定电压的两倍,为避免铁心饱和,试验频率应为额定频率的两倍以上,一般规定试验频率在100-400Hz之间,经验表明试验频率在150-200Hz较为合适.

    变压器感应耐压试验注意:

    1、电源电压从低压绕组施加,高压绕组中性点不接地,非试验相绕组短接接地.

    2、若变压器具有中压绕组、平衡绕组,注意这些绕组电位不得悬浮.

    3、试验补偿电容位于低压侧,分压器位于高压侧.

    4、试验时试验系统与被试变压器之间采用本公司提供的专用接地线连接.

    5.发电机工频耐压试验及注意事项

    根据国家和地方电力部门的规定发电机在制造、安装、检修、运行以及预防性试验中都应进行交流耐压试验,试验电压的波形、频率和工作电压的波形、频率一致.试验电压一般为0.75(2Un+3000)或1.5Un,频率为工频.试验时一般配上合适的补偿电容器就能满足发电机的交流耐压要求.

    中试控股讲解发电机工频耐用压试验注意:

    1、通过调整补偿电容,将谐振频率控制在50Hz附近.

    2、试验时串联谐振与被试发电机之间采用本公司提供的专用接地线连接.
