中试控股电力生产输的电线路工频参数测试系统集成变频测试电源、精密测量模块、DSP高速数字处理芯片;有效地消除强干扰的影响,保证仪器设备的安全,能极其方便、快速、准确地测量输电线路的工频参数.

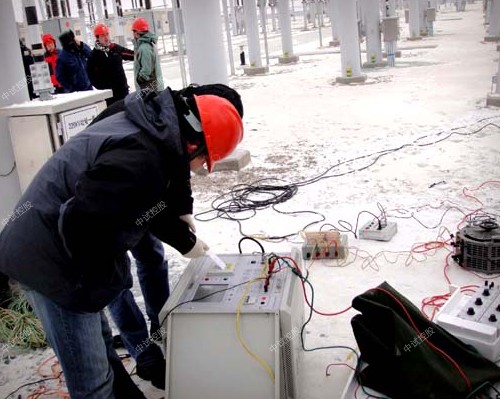

    测试开始前,将测量端的线路引下线可靠接入大地,并将面板左上角的仪器接地端子可靠接入大地,然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地,将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧,最后将电压测量端子 UA、UB、UC接入线路引下线线路侧,仪器测试接线完成后,再打开线路引下线的接地,以保证设备和操作人员的安全.

    仪器测试采用四极法原理,被测线路需要电流引下线3根,电压引下线3根,电流测试线位于测试电源侧,电压引下线位于线路侧,以消除测量端的测试线和接触电阻的影响.如果测试引下线只引出3个端子,尽量用截面积足够大的导线,并保证与线路测量端可靠连接,避免引入较大的接线误差.

    仪器测试接线极为简捷,只需一次接入上述测试线,通过仪器自动控制测量方式和被测线路对端接线方式配合,即可完成所有序参数测量,大大提高测试效率和操作安全性.

    仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接,现场接线时可以只连接左上角的仪器接地端到大地就可以了.

    连接仪器和被测线路时,保证线路测量端可靠接地(挂接地线),测试完成后恢复,取接地线;仪器可靠接大地,注意各个测试信号接地线要按照接线指示完成.

    在雷雨天气或者沿线路有雷雨天气时,不能进行测量,以保证人员和设备安全.
