继电保护整组测试方法
时间：2021-07-29
(一) 测试目的

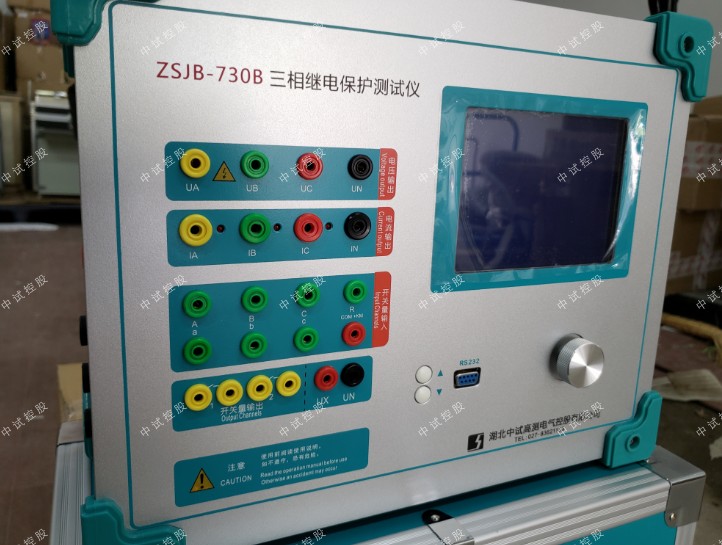

中试控股继电保护测试仪此项功能主要用于测试距离、零序等保护的整组特性,可以模拟电力系统中各种简单的单相接地、两相相间、两相接地和三相短路故障,包括瞬时性、永久性,以及转换性故障,模拟传动开关跳闸、重合等全过程.
界面左上边是参数设置,而右上边是故障前后电压、电流的幅值与相位及它们的矢量图显示,下边依次是接点状态模拟显示及注释.
(二) 测试原理
首先输入为 0的电压、电流值,然后提示用户"按回车键进入故障前";继而提示"按回车键开始故障".故障前的电压、电流值为正常值(电压:57.8V,电流:0安).开始故障后,测试装置输入故障电压、电流值,此时一旦出现跳闸则软件会记录被测保护的动作情况,否则记录零值.软件同时给出参量向量值和矢量图.试验结果显示并可以保存.
(三) 线路联接
① 将被测保护装置的线圈绕组联接到本装置相应的电流及电压输出端.
② 将被测保护装置的动作接点联接到本装置的接点输入.
(四) 参数说明
A.参数1页
1.故障类型:选择测试要模设置故障类型,有十种故障类型选择,它们是:AN 单相接地、BN 单相接地、CN 单相接地、AB 两相接地、BC 两相接地、CA 两相接地、ABC三相短路、AB 相间短路、BC 相间短路、CA 相间短路.
2.整定阻抗值R+jX:设置整定阻抗Zd的直角坐标形式:电阻、电抗.
3.整定阻抗值Z:设置整定阻抗Zd的极坐标形式:幅值、角度.
4.短路点:设置故障短路点的位置.
5.故障电流值:设置故障发生时的故障电流值,范围:0-30安.
6.故障方向:选择故障的方向,提供2个选项:正向故障、反向故障.
7.故障性质:选择故障的性质,提供2个选项:永久性故障、瞬时性故障.永久性故障表示:故障重合后仍有故障而送出故障量;瞬时性故障表示:故障重合后已无故障而送出正常量.
8.电压初始相角:设置电压的初始角度.范围:-360--360度.
9.系统电抗值:设置系统电抗值.在接地故障中使用,适用于多系统.用来整定系统的反方向电源的系统阻抗,目的是修正电压的突变量,以适应保护的动作特性,并不影响改变任何故障量的整定值.
10.零序补偿:设置零序补偿系数Kr、Kx值,范围:0-4,在接地系统中,为了计算零序阻抗需要整定两个补偿系数,即(零序电阻补偿系数 Kr)和(零序电抗补偿系数 Kx).具体关系如下:(由软件完成)R0=R1(3Kr+1);
X0=X1(3Kx+1);
11.PT安装位:设置要模拟故障中,PT的安装位置.提供2个选项:母线侧、线路侧.PT 安装于母线侧指故障相切除后,该相电流为 0,电压为正常值;而PT 安装于线路侧指故障相切除后,该相电流与电压都为 0.
B.参数2页
1.转换性故障:选择是否是否模拟故障转换,提供2个选项:非转换性故障、转换性故障.
2.转换故障类型:选择转换性故障的类型,提供4个选项:AB 两相接地、BC 两相接地、CA 两相接地、ABC三相短路.用户应根据不同的故障选择相应的转换性故障类型.
3.发生转换时刻:设置输入转换时间,用户可根据具体情况选择保护的出口前、重合前、重合后等时刻发生.范围:0--15秒.
4.故障量切换:选择试验期间故障量的切换方式,提供2个选项:接点方式(接点的开闭)、自动方式(设定时间值).
5.故障时间:设置故障态的时间,即故障开始后到第一次跳闸的时间(或是故障重合后到第二次跳闸的时间).本参数在自动方式下须设置,范围0.200-5秒.
6.间隔时间:设置间断状态的时间,即第一次跳闸到故障重合的时间(或是第二次跳闸后到试验结束的时间).本参数在自动方式下须设置,范围0.300-3秒.
7.故障前电压:设置故障前的电压值,即正常量,一般情况下为57.8V.范围:0-130伏.
8.故障前电流:设置故障前的电流值,即正常量,一般情况下为0A.范围:0-30安.
9.重合闸出口时间:设置重合闸的出口时间(即开关合闸延时).范围:0-1.5秒.
10.跳闸灭弧时间:设置灭弧时间,来准确的作传动实验.通过调整灭弧时间参数达到模拟断路的固有时间,缺省设置0.140秒;如果输入测试装置的接点信号直接由被测保护装置的出口接点给出,则该值应设为0.范围:0-1.5秒.
11.后加速时间:设置后加速灭弧时间,来准确的作传动实验.原理同上.缺省设置0.500秒;范围:0-9.9秒.
