●  中试控股电力讲解35kV及以下电压等级的变压器等主电气设备的交流耐压试验,试验频率为45Hz~65Hz,电抗器的使用方式为将三节电抗器串联成组使用.

    ⑴35kV主变:对应的电容量范围为5000pF~20000pF, 最高耐压试验值68kV.

    ⑵谐振频率:1/6.28×√405×0.02×10-6=56Hz

    56Hz下最大被试电容量时的试验电流:56×6.28×0.02×10-6×68×103=0.47A

    ⑶选择设备:10kW变频控制源; 3kV/1A电抗器 三台串联; 10kVA(3kV/3A)励磁变; 100kV分压器.

    ●  110kV及以下电压等级的变压器等主电气设备的交流耐压试验.

    ⑴110kV主变:对应的电容量范围为5000pF~15000pF, 最高耐压试验值160kV,试验频率为45Hz~65Hz.

    ⑵谐振频率:1/6.28×√675×0.015×10-6=50Hz

    50Hz下最大被试电容量时的试验电流:50×6.28×0.015×10-6×160×103=0.75A

    ⑶选择设备:10kW变频控制源; 36kV/1A电抗器五台串联; 10kVA(5kV/2A)励磁变; 200kV分压器.

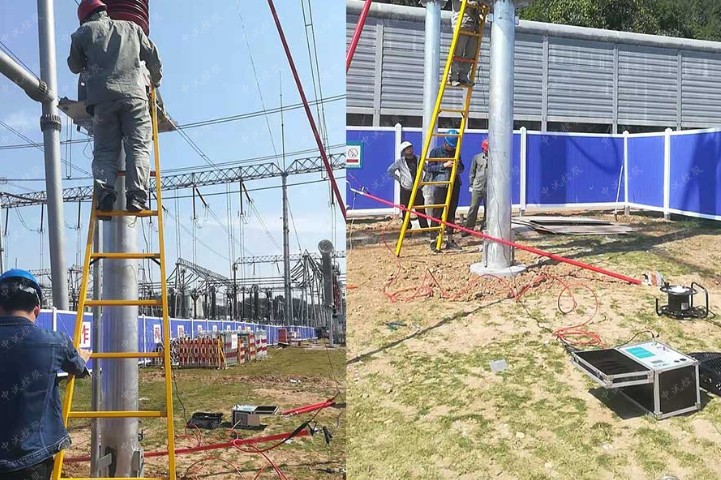

    ●  110kV及以下电压等级的变电站主电气设备的交流耐压试验,试验频率为30Hz~300Hz,电抗器的使用方式为全部电抗器串联成组使用

    (1)110kV开关:对应的电容量忽略不计, 最高耐压试验值265kV

    (2)谐振频率:1/6.28×√810×500×10-12=250Hz

    250Hz下最大被试电容量时的试验电流:250×6.28×0.0005×10-6×200×103=0.15A,

    (3)选择设备:10kW变频控制源; 36kV/1A电抗器六台串联; 10kVA(10kV/1A)励磁变; 200kV分压器.

    ●   所以对于开关母线等断口电容小的试品也可以进行试验.

    串联谐振装置容量选择

    试验电流: I=2πfCU×10-3 (A)

    频率的选择(HZ)

    ●  发电机―――50HZ,取50HZ

    ●  变压器―――45~65HZ,取50HZ

    ●  GIS、开关、母线―――30~300HZ,取45HZ

    ●  电力电缆:30~300HZ,取35HZ

    电压的选择(kV)

    按照规程要求,确定最高试验电压.

    电容量的选择(uf)

    根据被试品最大电容量确定

    装置最大容量:P=UI×1.25 (kVA)
