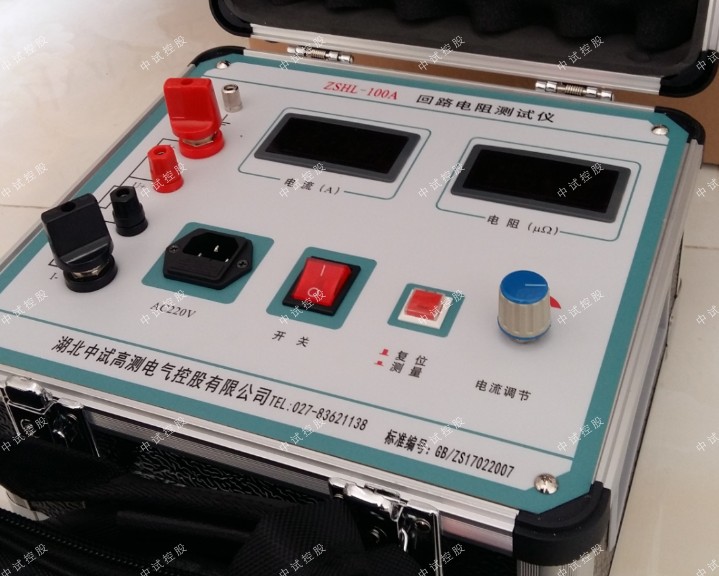

回路电阻测试仪的作用

时间：2021-07-16

断路器导电回路电阻的好坏是判定断路器安全运行的一个基本条件，不亚于设备的绝缘电阻。通过测量断路器的导电回路电阻值，可以检查到回路是否有无接触不良，螺栓松动等缺陷。中试控股电力讲解在有条件的情况下，应每年测量回路电阻值。在测量中，电压测量线在电流输出线的内侧，且电压测量线应接在主回路正确的位置。采用测量时，通入的电流不得小于100A.

直流电阻的过大产生的原因和处理方法
可以结合断路器的开关特性试验，查看断路器的超额行程（默认14mm）是否过小，使动静触头接触不良，而导致直流电阻值过大，如果是这种情况则调整超额行程。中试控股电力讲解再测量其电阻值符合规程规定之后才能投入使用。对少油及可拆卸的动静触头，可查看动触头上的螺栓和弹簧是否松动。除紧固螺栓外，还可以对导电触头就行打磨和涂抹导电膏以增强其导电能力。真空断路器的真空部分，一般解决泡动触头的一部分导体螺栓就可以解决。
经过上述检查和检修，仍不能解决则直接考虑断路器进行大修或者更换。

附：常见开关阻值
4000A 35μΩ
      2500A   40μΩ
      1250A   60μΩ
      630A    80μΩ
