电力变压器主要部件的作用是什么？

时间：2021-07-10

中试控股电力讲解电力变压器的基本结构及主要作用如下:

（1）铁芯。作用:①把一次绕组的电能转为磁能，又将该磁能转变为二次绕组的电能；②通过叠片夹紧后成为立柱，可以套装和固定绕组。

（2）绕组。它是变压器输入和输出电能的电气回路。绕组是变压器的导电部分，用绝缘材料包覆在表面的铜线或铝线绕成圆筒形，然后将圆筒形的高、低压绕组同心的套在芯柱上，低压绕组靠近铁芯，高压绕组在外侧。

（3）分接开关。为了使电网供给用户的电压在一个规定范围内，一旦电网供应的电压有高低波动时，可由变压器进行电压调整。一般分无励磁分接开关和有载调压分接开关两种。变压器调压装置的作用是变换线圈的分接头，改变高低线圈的匝数比，从而调整电压，使电压保持稳定。

（4）套管。将变压器内部的高、低压引出线引到油箱外部的装置。它不但作为引线对地的绝缘，而且担负着固定引线的作用。

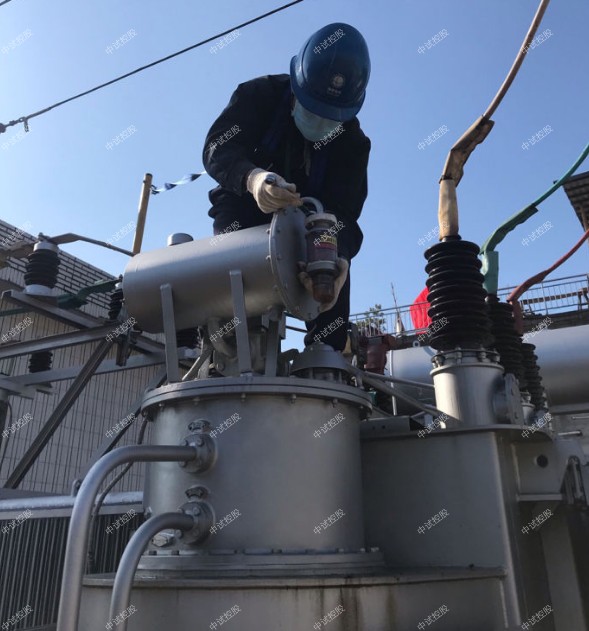

（5）储油柜。为了在油体积变化的过程中使油箱中永远充满油，并且维持一定的油位高度。

（6）气体继电器和压力继电器。气体继电器是变压器本体的主要保护装置。

轻微故障时气体继电器动作发出报警信号（称为轻瓦斯），严重故障时气体继电器动作将变压器的电源断路器跳闸（称为重瓦斯），使变压器内部的故障范围不再继续扩大。另外，变压器内部如果发生严重故障，内部的气体膨胀会相当严重，所以在变压器外壳的顶部安装压力继电器和相应的压力释放装置，目的是保护变压器不致在大的压力下损坏和产生变压器箱壳爆裂等安全问题。

（7）油箱。油浸式变压器的油箱具有容纳变压器器身（铁芯和绕组以及相应的绝缘设施）、充注绝缘油以及供加装散热器进行冷却的作用。呼吸器堵塞会出现变压器防爆膜破裂、漏油、进水或假油面。

（8）冷却装置。变压器冷却装置由散热器风扇、油泵等组成，作用是散发变压器在运行中由空载损耗和负载损耗所产生的热量。当变压器上、下层油温产生温差时，通过散热器形成油循环，使油经散热器冷却后流回油箱，起到降低变压器油温的作用。为提高冷却效果，可采用风冷、强油风冷等措施。
