高压开关机械特性测试仪的用途
时间：2021-07-07

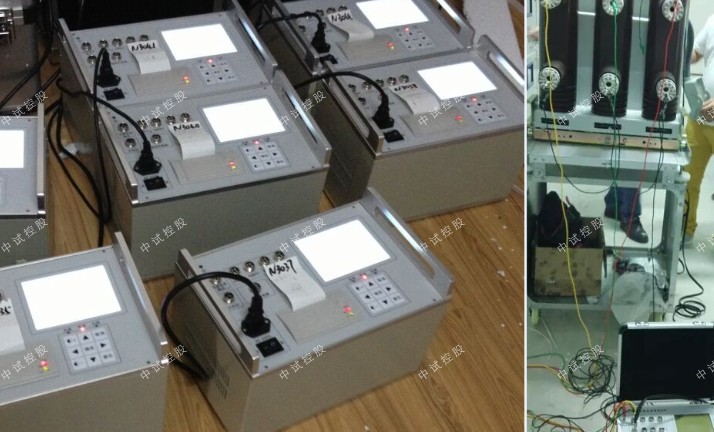

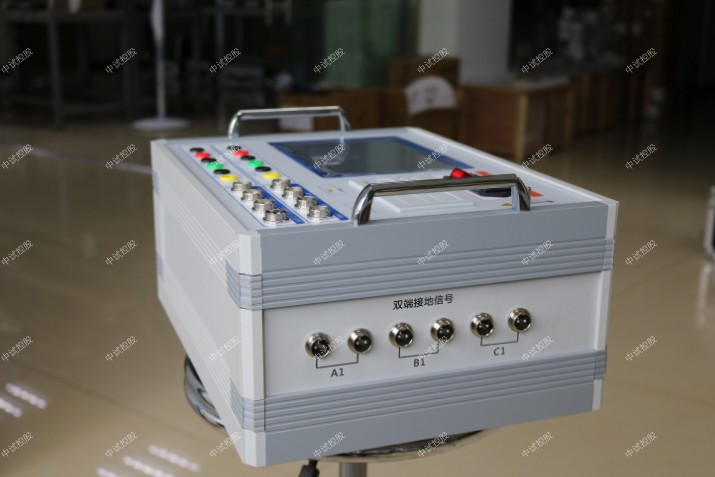

中试控股电力讲解基本的技术参数如下：
适用对象：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。
测试指标：可测试断路器时间、同期、弹跳时间（次数）行程、速度、操作电压、电流、动作电压、机械操作等各项数据、波形。
抗扰通道：可抵御现场15KV感应电压，标配12路独立金属触头时间通道测试功能。
动阻测试：断口模拟电压信号采集，可选配6路合闸电阻测试；扩展通道选配10A石墨触头测试器，可测试西门子（如3AQ1EE、3AQEG、3ATEE）石墨触头开关，下位机可测试3路石墨触头开关，上位机6路可测试3路石墨触头开关。
位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。
操作电源：内置隔离型数字可调直流电源，带短路保护功能，可按额定电压比率调整，指令各项分、合、重合闸操作及人工、自动模式动作电压试验和机械寿命试验。
同步触发：可设置响应电压、电流、传感器、断口变化多种同步触发方式。满足不同状态下的测试要求。
操作界面：下位机选用5.7″黑白大屏幕触摸屏，上位机8″彩色液晶屏或CRT显示器，汉字化菜单，可完成相关参数的保存、调用、新建、删除、设置、测试、分析等操作。
字符输入：下位机内置简便的常用字母、数字、符号字符输入键盘。可随时更新、命名开关型号、速度定义及文件名称，上位机可净享WINGDOWS支持汉字输入。
定义编辑：通用速度定义模板，可设置、编辑修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库。
录波功能：12路普通金属触头通断、6路合阻触头、3（6）路石墨触头、线圈电压、电流；行程、速度时间波形。
宽幅打印：下位机内置110mm宽幅高速热敏打印机，上位机内置58mm高速热敏打印机，或安装其他打印机，顶置面板安装、读取直观。数据表单打印美观、波形记录清晰。
数据通讯：可采用USB或RS232通讯，配置PC机上位操作软件，可直接使用电脑控制试验并采集更多数据。并在PC上完成更多样化的分析计算。
结构尺寸：型式：顶开便携式（卧式、车载式尺寸不同）
外形尺寸：402mm×286（302）mm×160mm；主机重量：10kg
使用环境：环境温度：-10℃～50℃；相对湿度：＜80%
工作电源：电压：AC220V±10%；频率：50Hz±5%
安全性能：绝缘电阻：＞2MΩ；漏电流：＜3.5mA
介电强度：AC1500V50Hz，1min（电源进线对机壳）
直流电源：调整范围：30～250V
准确度: ±（1%读数+1个字）
负载变化率：≤1%
额定电流：20A
最大瞬时电流：20A
测试通道：
时间断口：金属触头12路25V，限流100mA（标配）
合阻触头6路25V，限流100mA（选配）
石墨触头（选配扩展断口）：下位机3路，配上位机6路（选配）
位移传感器：1路
时间测试：范围：0.1ms～3000ms（上位机PC机数据管理软件可扩展至12s）
合阻预时：0-999.9ms
准确度：±（0.1%读数+2个字）
分辨率：0.1ms
合闸电阻：范围：10～10KΩ
准确度：±5%读数+1个字（从50Ω～5KΩ）
分辨率：1Ω
行程测试：范围：0～1000mm
准确度：±（1%读数+1个字）
分辨率：0.1mm
速度特性: 范围：0.01～20.00m/s
准确度：±（1%读数+1个字）
分辨率：0.01m/s
电压特性：范围：12-250V
准确度：±（1%读数+1个字）
分辨率：1V
电流特性：范围：0.1A～20A
准确度：±（2%读数+1个字）
分辨率：0.01A
图形显示：每路0.1ms的数值
同步触发：电压：12-250V
电流:0.1-10A(20A)
传感器:位移变化
断口：信号跳变
产品选型：
A型
1 2路金属触头开关
B型
12路金属触头开关、6路合阻触头开关
C型
12路金属触头、6路合阻触头、3路石墨触头开关
适用对象：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。测试指标：可测试断路器时间、同期、弹跳时间（次数）行程、速度、操作电压、电流、动作电压、机械操作等各项数据、波形。抗扰通道：可抵御现场15KV感应电压，标配12路独立金属触头时间通道测试功能。动阻测试：断口模拟电压信号采集，可选配6路合闸电阻测试；扩展通道选配10A石墨触头测试器，可测试西门子（如3AQ1EE、3AQEG、3ATEE）石墨触头开关，下位机可测试3路石墨触头开关，上位机6路可测试3路石墨触头开关。位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。操作电源：内置隔离型数字可调直流电源，带短路保护功能，可按额定电压比率调整，指令各项分、合、重合闸操作及人工、自动模式动作电压试验和机械寿命试验。同步触发：可设置响应电压、电流、传感器、断口变化多种同步触发方式。满足不同状态下的测试要求。操作界面：下位机选用5.7″黑白大屏幕触摸屏，上位机8″彩色液晶屏或CRT显示器，汉字化菜单，可完成相关参数的保存、调用、新建、删除、设置、测试、分析等操作。字符输入：下位机内置简便的常用字母、数字、符号字符输入键盘。可随时更新、命名开关型号、速度定义及文件名称，上位机可净享WINGDOWS支持汉字输入。定义编辑：通用速度定义模板，可设置、编辑修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库。录波功能：12路普通金属触头通断、6路合阻触头、3（6）路石墨触头、线圈电压、电流；行程、速度时间波形。宽幅打印：下位机内置110mm宽幅高速热敏打印机，上位机内置58mm高速热敏打印机，或安装其他打印机，顶置面板安装、读取直观。数据表单打印美观、波形记录清晰。数据通讯：可采用USB或RS232通讯，配置PC机上位操作软件，可直接使用电脑控制试验并采集更多数据。并在PC上完成更多样化的分析计算。结构尺寸：型式：顶开便携式（卧式、车载式尺寸不同）外形尺寸：402mm×286（302）mm×160mm；主机重量：10kg使用环境：环境温度：-10℃～50℃；相对湿度：＜80%工作电源：电压：AC220V±10%；频率：50Hz±5%安全性能：绝缘电阻：＞2MΩ；漏电流：＜3.5mA介电强度：AC1500V50Hz，1min（电源进线对机壳）
直流电源：调整范围：30～250V准确度: ±（1%读数+1个字） 负载变化率：≤1% 额定电流：20A最大瞬时电流：20A测试通道：时间断口：金属触头12路25V，限流100mA（标配）合阻触头6路25V，限流100mA（选配）
石墨触头（选配扩展断口）：下位机3路，配上位机6路（选配）
位移传感器：1路时间测试：范围：0.1ms～3000ms（上位机PC机数据管理软件可扩展至12s）合阻预时：0-999.9ms准确度：±（0.1%读数+2个字）分辨率：0.1ms合闸电阻：范围：10～10KΩ准确度：±5%读数+1个字（从50Ω～5KΩ）分辨率：1Ω行程测试：范围：0～1000mm准确度：±（1%读数+1个字）分辨率：0.1mm速度特性: 范围：0.01～20.00m/s 准确度：±（1%读数+1个字）分辨率：0.01m/s电压特性：范围：12-250V准确度：±（1%读数+1个字）分辨率：1V电流特性：范围：0.1A～20A准确度：±（2%读数+1个字）分辨率：0.01A图形显示：每路0.1ms的数值同步触发：电压：12-250V电流:0.1-10A(20A)传感器:位移变化断口：信号跳变产品选型： A型 1 2路金属触头开关 B型 12路金属触头开关、6路合阻触头开关 C型 12路金属触头、6路合阻触头、3路石墨触头开关
