高压开关柜检修及试验项目

时间：2021-07-06

一、组成

    高压开关柜由：柜体、母线、分支母线、小母线、套管、端子板、综保仪表、静触头、真空断路器、电流互感器、接地刀、过电压保护器、传感器、带电显示器组成。
二、检修项目
1真空断路器
1）测量绝缘电阻  （绝缘电阻测试仪、DMC系列绝缘电阻测试仪，BC系列绝缘电阻测试仪）
    用2500V摇表分别测量 A--B、C及地  B--A、C及地  C--A、B及地1分钟时绝缘电阻值并记录。
2）交流耐压试验  （YD系列油浸式高压试验变压器，YDQ充气式高压试验变压器，GTB干式高压试验变压器）
    手动合上断路器，将交流耐压设备与A相相连，B、C相短封并接地，缓慢升压至试验值，同时注意观察现象，持续1分钟。无击穿闪络现象为耐压合格。B、C相试验与A相相同。
分开断路器，将断路器上口A、B、C短接并与交流耐压设备相连，下口A、B、C短接并接地，缓慢升压至试验值，同时注意观察现象，持续1分钟。无击穿闪络现象为断口合格。
  3）测量每相导电部分的回路电阻  （回路电阻测试仪）
手动合上断路器，用双臂电桥或回路电阻测试仪分别测量A、B、C三相导电部分的回路电阻三次取平均值并记录。

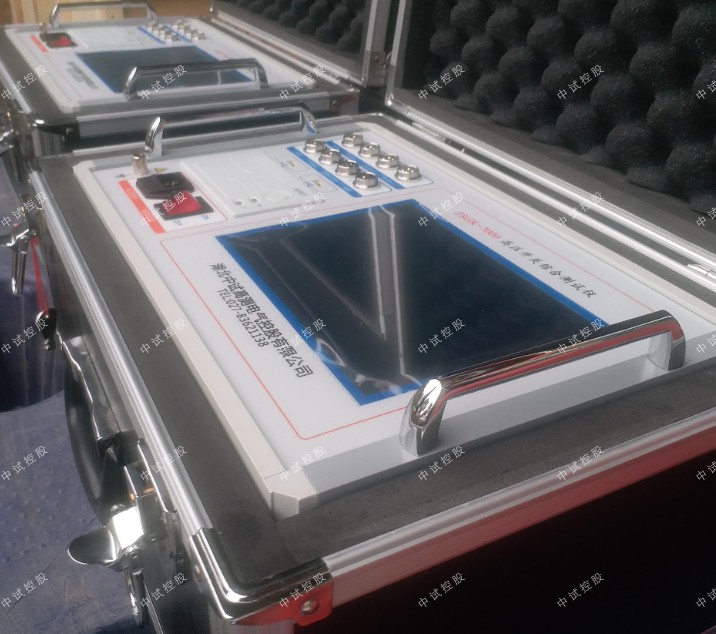

4）测量主触头分合闸时间、同期性、合闸时触头弹跳时间  （高压开关特性测试仪）
在额定电压下用毫秒计分别测量断路器分合闸时间。
5）操纵机构试验（手、自动分别分合断路器三次，观察是否动作可靠，指示正确。）
2综合保护器
1）传动试验
在综合保护器上分合断路器，观察是否动作可靠，指示正确。
2测量及保护试验
根据电流互感器变比，在一次侧分段加入标准电流值，然后分段返回观察综保测量显示是否准确并记录及计算误差。
分别设定保护定值及时间，合上断路器，分相加入整定电流值，观察断路器是否可靠动作，并用毫秒计分别测量断路器分闸时间。
3电流互感器电压互感器、变压器
1）绝缘电阻
用2500V摇表测量变压器一次侧绝缘电阻，将二次侧短接并接地，记录R60/R15值。
用500V摇表测量变压器二次侧绝缘电阻，将一次侧短接并接地，记录电阻值。
直流电阻  （QJ44双臂电桥，直流电阻测试仪）
用双臂电桥或变压器直流电阻测试仪分别测量AB、AC、BC及a--0 b--0  c--o直流电阻值并进行温度换算及比较，误差不超+-2%。
极性、变比  （全自动变比测试仪）
用变压器变比测试仪测量极性及变比并记录。
交流耐压试验  （YD系列油浸式高压试验变压器，YDQ充气式高压试验变压器，GTB干式高压试验变压器）
将高压侧（一次）短接并与交流耐压设备相连，二次侧短接并接地，缓慢升压至试验值，同时注意观察现象，1分钟内无击穿闪络现象为合格。
3母线及绝缘子、套管
1）外观检查
外观整洁光滑无裂痕，母线连接螺栓紧固，夹板及套管处母线能活动。
绝缘电阻   （ZC系列摇表，绝缘电阻测试仪）
用2500V摇表分相测量母线连同套管及绝缘子的对地及相间绝缘电阻，并记录。
交流耐压试验  （YD系列油浸式高压试验变压器，YDQ充气式高压试验变压器，GTB干式高压试验变压器）
分别做A--B、C及地          B--A、C 及地         C--A、B及地的交流耐压试验
4过电压保护器
1）测量绝缘电阻    2）工频参考电压持续电流  3）直流参考电压和75%参考电压下泄                     漏电流  4）工频放电电压实验
5高压电缆
1）测量绝缘电阻  2）直流耐压试验及泄漏电流监测  3）交流耐压试验
