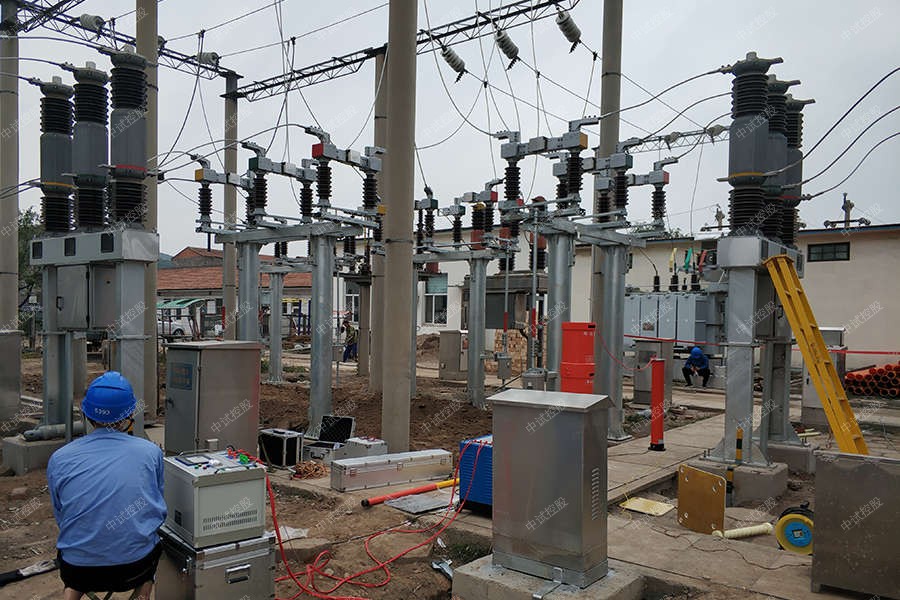

二.电压互感器（PT）

   电压互感器：用电磁感应原理，将一次高电压按一定的比例，变成二次低电压，再按比例折算反映一次

电源情况，是电力系统不可缺少的电气设备。实际是降压变压。不论一次电压多高，二次侧一律为100V，它的试验项目和方法类同于变压器，较变压器简单。

   作用：用于测量、计量、继电保护。与电压互感器配套使用100V交流电压表。

   1.电压互感器的交接试验项目

    （1）电压互感器线圈直流电阻测试（2）电压互感器变压比测试（3）电压互感器接线组别试验

    （4）电压互感器线圈绝缘电阻测试（5）电压互感器交流耐压试验         （6）电压互感器励磁特性试验

   2.电压互感器的交接试验内容（1）电压互感器线圈直流电阻测试；

     试验仪器：10A直流电阻测试仪 试验标准：一次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于10％。二次

绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于15％。

    （2）电压互感器变压比测试 试验仪器：变比自动测试仪试验标准：必须符合设计要求。

（3）电压互感器接线组别及极性试验 试验仪器：变比自动测试仪试验标准：必须与设计要求及铭牌上的标记和外壳上的符号相符。

    （4）电压互感器绕组绝缘电阻测试试验仪器：2500V兆欧表 测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；测量时非被绕组底座和外壳都应接地。试验标准：绝缘电阻不宜低于1000 MΩ

    （5）电压互感器交流耐压试试验仪器：三倍频感应耐压试验装置

试验时被试绕组的引出线端头均应短接，非被试绕组引出线端头应短 路接地。分级绝缘试验电压：进行倍频感应耐压试验，试验电压为出厂试验值的80%，对于三倍频，试验时间是40秒。③倍频感应耐压试验前后，应各进行一次额定电压时的空载电流及空载损耗测量，两次数据比较不应有明显差别。

     全绝缘试验电压：

        二次绕组试验电压2kV（可用2500V兆欧表1min代替 合格标准：耐压试验期间，不应发生放电和击穿现象。

    （6）电压互感器励磁特性试验 试验仪器：交流耐压操作箱及电压表

     试验标准：对于额定电压测量点（100%）励磁电流不宜大于其出厂试验报告和型试验报告的测量值的30%，同批同型号、同规格电压互感器此点的励磁电流不宜相差30%。

三.电流互感器（CT）

   1.电流互感器交接试验项目（1）电流互感器线圈直流电阻测试（2）电流互感器变比测试（3）电流互感器极性试验

    （4）电流互感器保护线圈伏安特性试验（5）电流互感器线圈绝缘电阻测试（6）电流互感器交流耐压试

   2.电流互感器的交接试验（1）电流互感器线圈直流电阻测试

     试验仪器：10A直流电阻测试仪

试验标准：同型号、同规格、同批次电流互感器一、二次绕组的直流电阻和平均值的差异不宜10%。当有怀疑，应提高施加的测量电流，测量电流（直流值）一般不宜超过额定电流（方均根值）的50%。

    （2）电流互感器变比测试 试验仪器：电流互感器伏安变比极性特性测试仪 试验标准：应与铭牌值相符。

    （3）电流互感器极性试验试验仪器：电流互感器特性测试仪测量互感器的极性，一般为减极性。试验标准：必须符合设计要求,并应与铭牌和标志相符。

（4）电流互感器伏安特性试验试验目的：检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。    试验仪器：电流互感器伏安变比极性特性测试仪

试验标准：若有显著降低，应检查二次绕组是否存在匝间短路。当有匝间短路时，其曲线开始部分电流较正常的略低。

    （5）电流互感器绕组绝缘电阻测试试验仪器：2500V兆欧表测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；测量时非被绕组、底座和外壳都应接地。

     试验标准：绝缘电阻不宜低于1000 MΩ

    （6）电流互感器交流耐压试验试验仪器：交流耐压设备

试验电压：



     二次绕组试验电压2kV（可用2500V兆欧表1min代替）试验标准：试验期间，无放电击穿现象。

四.避雷器

1.避雷器的交接试验项目

（1）绝缘电阻测试2）工频击穿放电试验（3）75％的1mA参考电压下的直流泄漏电流

2.避雷器的交接试验内容

（1）绝缘电阻测试试验仪器： 35kV及以下电压：用2500V兆欧表测量绝缘相对地电阻（有要求需测量相间绝缘电阻）；低压（1kV）以下：用500V兆欧表。

试验标准：35kV及以下电压：绝缘电阻不小于1000MΩ；低压（1kV）以下：绝缘电阻不小于2MΩ。

（2）75％的1mA参考电压下的直流泄漏电流；试验仪器：直流高压发生仪

1）测量氧化锌避雷器直流1mA下的电压试验标准：用直流耐压设备给避雷器升压，当毫安表的指示为lmA时对应的电压值就是所测值。试验时，由于接近击穿时的电流上升很快，调整电流要注意，避免造成击穿。氧化锌避雷器具有像稳压管一样的特性，电流达到1mA时即被认为临界击穿，它在特性曲线的拐点上。目的：寻找击穿的临界值——拐点。

2）测量在75％击穿电压下的直流泄漏电流试验标准：将上一项试验中找到的击穿值再乘75％加在氧化锌避雷器两端，对避雷器施加直流电压，当电压上升达到击穿电压的75％时，在这个电压下测泄漏电流。此时的泄漏电流极小，仅有几个微安，几乎绝缘。

目的：检查氧化锌避雷器末击穿时的绝缘状态，用泄漏电流表征。

五.高压电容器（注：排水公司、自来水公司）分类：藕合电容器、移相电容器和均压电容器等，

移相电容器的作用：利用电容电流的补偿作用，可以提高功率因数，减少线路有功损耗，对线路的功率因数进行补偿。

1.高压电容器交接试验项目1）高压电容器极间电容量的测定。 2）高压电容器绝缘电阻测试。

（3）高压电容器耐压试验。 （4）高压电容器的冲击合闸试验。

2.高压电容器交接试验内容 （1）高压电容器的电容量测试试验仪器：电容表或电容测试仪  合格标准：测量试，其中两相短接接地，电容表的表笔分别接另一端和短接的一端，分别测量A-BC地、B-AC地、C-AB地，三个测量值相加除以2，就是电容量。

     测得的电容值与铭牌比较上下不应超过10％的误差值。

    （2）高压电容器绝缘电阻测试试验仪器：2500V兆欧表

     合格标准：测量电容器极板对地的绝缘电阻值，这主要是检查套管的绝缘。电容器要测试两个极板对地的绝缘电阻值。

     注意：不要对极板间进行绝缘摇测，因为电容器的容量较大，摇表对其充电需要很长时间，而摇表容量小，充电极不稳定，产生的高电压对摇表放电时容易造成摇表的坏，所以，交接试验不要对板间进行绝缘电阻的测量。  绝缘电阻不小于2000 MΩ。

   （3）高压电容器的耐压试验试验仪器：交流耐压设备（容量为3—5kVA，电压为200／50000V）。

     试验标准：测量电容器极板对地的抗电情况，将极板短路后对地进行耐压。

注意：不要对极板间进行耐压，因为对极板间进行耐压需要大容量的设备，大容量的电源，现场难以解决，所以交接试验不进行极板间绝缘强度的试验。

     试验电压：

     耐压试验期间，不应发生放电和击穿现象。

    （4）高压电容器的冲击合闸试验合格标准：在交接时额定电压下，对移相电容器进行三次冲击合闸试验。每次开关合闸时，熔断器不应熔断，各项电流均不应超过5％。

六.高压电抗器

1.高压电抗器交接试验项（1）高压电抗器绕组直流电阻试验（2）高压电抗器绝缘电阻试验（3）高压电抗器交流耐压试验（4）高压电抗器绝缘油试验

2.高压电抗器交接试验内容

（1）高压电抗器绕组直流电阻试验试验仪器：直流电阻测试仪

试验标准：三相电抗器绕组直流电阻值相互间差值不应大于三相平均值的2%，电抗器与同温下产品出厂值比较相应变化不应大于 2%

（2）高压电抗器绝缘电阻试验试验仪器：2500V兆欧表 试验标准：拆除接地端，测量对地绝缘电阻。

绝缘电阻值不低于产品出厂试验值的70%，不小于1000 MΩ

（3）交流耐压试试验仪器：交流耐压设备

试验标准：试验时被试绕组的引出线端头均应短接，非被试绕组引出线端头应短路接地。耐压试验期间，不应发生放电和击穿现象。

（4）高压电抗器绝缘油试验试验仪器：绝缘油介电强度测试仪 试验标准：

七.套管、绝缘子

套管、绝缘子：电网中广泛使用的一种绝缘部件。它是线路或电气设备的支撑件和隔离件，套管还具有设备引出线的作用，为保证设备的安全运行提供了不可缺少的条件。

材料：纯瓷材料和非纯瓷材料，不论使用哪一种材料制成的部件，都受着内部机械应力、机电负荷冷热作用、瓷制材料大自然劣化及过电压的威胁。所以套管、绝缘子的测试不容忽视。

套管试验

1.套管的交接试验项目：

（1）绝缘电阻测量（2）交流耐压试验（3）对于油套管进行绝缘油试验，2万伏以上的非纯瓷套管要做介质损失角测试

2.套管的交接试验

    （1）绝缘电阻测量试验仪器：2500V兆欧表

     试验标准：测量前套管表面要擦干净，摇测对地的绝缘电阻。潮湿天气要在绝缘表面加屏蔽，屏蔽的做法是在套管的表面绕几圈裸铜线，将摇表的G端接入进行测量。消除瓷表面的泄漏。套管的绝缘电阻测量一般不低于1000MΩ。

    （2）交流耐压试验试验仪器：交流耐压设备

     试验标准：交流耐压试验是测量套管芯线对地的绝缘强度，35 kV及以下电压等级的绝缘套管，试验电压是纯瓷的42kV，现在做整体耐压试验，包括断路器、电流互感器、绝缘子和母排，取其小值33KV。

     在一分钟内无放电无闪络即认为合格。

    （3）对油套管需要进行绝缘油的试验(参照油放电击穿试验)。试验仪器：绝缘油介电强度测试仪 试验标准：



绝缘子试验1.绝缘子的交接试验项目：

     （1）绝缘电阻测量（2）交流耐压试验

2.绝缘子的交接试验内容（1）绝缘电阻测量试验仪器：2500V兆欧表

      试验标准：应在良好的天气下进行。影响绝缘电阻的因素很多，温度、湿度、表面清洁及干燥程度等都要考虑。对于多元件支柱式绝缘子，每一元件的绝缘电阻、悬式绝缘子每片绝缘电阻均不低于300MΩ，认为合格。  绝缘电阻不小于500 MΩ。

（2）交流耐压试验试验仪器：交流耐压设备试验标准：在绝缘子两端施加工频交流电压，35 kV及以下电压等级的支柱绝缘子，可在母线安装完毕后一起进行，试验电压是纯瓷的42kV，固体有机绝缘的38 kV；悬式绝缘子的交流耐压试验电压均取60 kV。现在做整体耐压试验，包括断路器、电流互感器、绝缘子和母排，取其小值33KV。在一分钟内无放电无闪络即认为合格。

 注意：对于纯瓷式绝缘子因为它不存在累计效应，所以交接试验电压同出厂试验电压相同。对非纯瓷绝缘子存在着累计效应，所以交接试验电压低于出厂试验电压。

八．微机综合保护装置 微机综保装置是用于测量、控制、保护、通讯一体化的一种经济型保护；

 1.微机综合保护装置的交接试验项目

（1）二次回路绝缘电阻测（2）二次回路交流耐压试验3）定值传动试验（4）一次升流试验

 2.微机综合保护装置的交接试验内容（1）二次回路绝缘电阻测试；

试验仪器：500V兆欧表试验标准：二次回路试验小母线在断开所有其它并联支路时测量绝缘电阻；二次回路的每一支路和断路器、隔离开关的操动机构的电源回路等均需测量。

绝缘电阻不小于1 MΩ。

（2）二次回路交流耐压试验； 试验仪器：兆欧表

试验标准：电压为1000V，绝缘值在10MΩ以上时，可采用2500V兆欧表代替,试验持续时间为1min，或符合产品技术规定。48V及以下电压等级回路可不做交流耐压试验。 1min耐压试验，无异常现象。 说明：回路中有电子元器件设备的，试验时应将插件拔出或者将其两端短接

（3）定值传动试验；

 试验仪器：继电保护测试仪

试验标准：继电保护测试仪给综保输入模拟故障信号，故障信号按保护定值一次给信号，查看综保动作情况。

     显示值与标准值应该相符，95%故障电流不动作，100%故障电流或105%故障电流可靠动作

如: 限时电流速断（整定值：Izd＝0.80A，T＝0.30S）

（4）一次升流试验试验仪器：单项继电保护测试仪

试验标准：在全部继电器做完试验，检查端子排和连接压板接触良好后，应做一次升流试验，在高压电流互感器两端逐相加入模拟电流，观察测量回路和保护回路电流值。信号指示正确 说明：如试验设备电流值不能达到整定值时，可进行二次升流试验

九．直流屏试验

1.直流屏的交接试验项目（1）直流母线电压值试验（2）充电机直流电压值试验（3）充电机直流电压值试验

2.直流屏的交接试验项目内容（1）直流母线电压值试验试验仪器：万用表

合格标准：控母电压：220V.DC   合母电压：240V.DC

说明：正、负母线对地电压不等，直流控制回路绝缘强度不足，存在接地可能性。  2）充电机直流电压值试验试验仪器：万用表

合格标准：符合直流控制电源电压要求  （3）充电机直流电压值试验 试验仪器：万用表合格标准：符合直流控制电源电压要求

十．高压电缆

1.高压电缆交接试验项目 （1）相色核对试验（2）绝缘电阻测量（3）直流耐压试验（4）交流耐压试验

2.高压电缆交接试验内容 （1）相色核对试验  试验仪器：万用表或兆欧表

  试验做法: 电缆一端一相导体、金属屏蔽或金属套和铠装层一起接地,别一端万用表(导通档)一端接地,一端逐相测量。 试验作用：确定电缆的相色及走向。

（2）绝缘电阻测量  试验仪器：0.6/1kV电缆:用1000V兆欧表；0.6/1kV以上电缆:用2500V兆欧表；6/6kV及以上电缆也可用5000V兆欧表。

试验目的：检查电缆绝缘受潮、脏污或存在局部缺陷。试验做法：每根电缆每芯要测一次，每次测试时将被测芯线悬空，接摇表的正端L，将其余芯线连同屏蔽、铠装一并接地，接摇表的E端，测试时应读取一分钟以后的数值。一般在直流耐压前后都要进行绝缘电阻的测量，比较耐压前后绝缘电阻有无明显变化。合格标准：1KV＞50MΩ，6KV＞200MΩ，10KV（相对地）＞400MΩ、（相间）＞700 MΩ

（3）直流耐压试验 试验仪器：直流高压发生仪

试验标准：试验前后测试绝缘电阻，对一相升压时，另两相对地短接，试验电压为4U0,10KV电缆，分别在7KV、14KV、21KV、28KV停留1分钟，记录泄露电流，35KV停留15分钟，分别记录前后泄露电流。

泄漏电流稳定，不随试验电压升高而急剧上升，不随试验时间延长而上升；电缆不平衡系数(泄漏电流大的一相与小的一相的比值)不大于2 ，三相泄露电流小于20μΩ，不平衡系数不做要求。

（4）交流耐压试验

 试验仪器：调频串联谐振试验设备试验标准：使用频率20HZ-300HZ谐振耐压试验或工频耐压试验,2.5倍U0时间5min，或2倍U0，时间60min；新电缆：2.5*8.7KV=21.7，旧电缆：1.6*8.7KV=13.9KV。试验期间，无放电击穿现象。

3.对电力电缆存在缺陷的判断

      在直流耐压和泄漏电流试验过程中，泄漏电流如突然变化，或随时间增长而增大，或者与试验电压不成比例急剧上升都说明电缆存在缺陷。为了进一步找出原因，可用提高试验电压或延长耐压持续时间的办法来确诊。

电缆存在缺陷通常表现形式：（1）泄漏电流周期性摆动

      说明电缆绝缘有局部的空隙性缺陷，在一定的电压作用下空隙会击穿，使试验电流突然增大，同时已充电的电缆电容击穿空气放电，于是电缆充电电压下降，直到空隙绝缘恢复，这时试验电流减小，表现为电缆充电电压又升高，再击穿、再生高、放电然后绝缘又恢复。重复、反复发生，使电流表做周期性摆动。

（2）相与相之间的泄漏电流差值大

      三相间泄漏电流差值大。3kV以下者大于2.5，6kV以上者大于2，以及与以往比较差异较大(但要考虑泄漏电流的绝对值)，这表明泄漏大的那相可能存在局部缺陷。（3）泄漏电流随时间增长而增大(且绝对值较大)。在排除其他因素后则说明被试电缆有缺陷。

十一．高压电动机(注:自来水公司)

高压电动机是配电系统直接用于生产的高电压等级的电气设备，目前我国以10kV、6kV电动机应用较为普遍，现场施工必须做交接试验。

1.电动机交接试验的内容

     （1）电动机的直流电阻测试；    （2）电动机的绝缘电阻测试；     （3）电动机的交流耐压；     （4）电动机的启动试验和单机试运；

2.电动机交接试验

（1）电动机的直流电阻测试试验仪器：直流电阻测试仪

试验作用：可以判断各相绕组直流电阻的平衡情况，测量数据与出厂资料相比较，是否存在着接触不良、匝间短路的情况，以便进一步查找缺陷和故障。      测量方法：①打开接线盒进行测量，对于接线盒内有三个出线端的绕组，要分别测量L1—L2、L2—L3、L1—L3绕组的直流电阻。对于有六个出线端的电机绕组要测量U1—U2、V1—V2、W1—W2相直流电阻。      ②直流电阻测试选择合适电流测量，待读数稳定下来，读取并记录数值，等放电完成后再换相。测量合格标准：

 ①将测量时的直流电阻数值记录下来，把测得的结果一律换算成20℃时的直流电阻值，再与出厂测试数值进行比较，各相绕组的差值不应超过2％。

      ② 对于定子绕组在内部已经连接时，可测的线间电阻差值不应超过1％。

     （2）电动机的绝缘电阻测试试验仪器：电动机额定电压在3000V以上者，要用2500V的兆欧表进行测量，包括：手摇发电机式、电池式，电池式的摇表更为便捷和稳定。摇表要选择检定使用周期内的合格仪表，使用前对摇表进行短路试验和开路试验，合格后使用。

  试验作用： 它检查电动机的绝缘情况，是否存在缺陷和受潮等情况，对于以后的电动机耐压试验有着先导探查的意义。

测量方法：

打开接线盒拆除接线的连接片

① 对于只有三个出线端的笼型电机,只测三相对外壳、对地绝缘电阻。

② 对于有六个出线端的笼型电机，要分别测量L1—L2、L1—L3、L2—L3及L1—地、L2—地、L3—地的绝缘电阻。

③ 若是绕线式电动机，还要测转子的绝缘电阻。④ 测量时要测一分钟以后的读数，对于吸收比要测60秒与15秒时的读数。

试验标准：定子的绝缘电阻不应低于每千伏1MΩ。

（3）电动机的交流耐压    试验仪器：交流耐压设备

    试验方法：用交流耐压设备给其中一相升压，首端和末端短接，另两相短接接地，升压到16KV，一分钟无异常现象。    合格标准：一分钟耐压试验，电流表指针稳定，电机无击穿放电现象。

（4）电动机的启动试验和单机试运

电动机的启动试验：在电机脱开机械的状况下，电动机接通电源后速度由静止加速到稳定转速的过程。它标志着电动机安装完毕，进入试运交工阶段，验证电动机安装的成果，设备第一次受电运行的状况。1）电动机的启动试验

内容包括：点动起车、电机转向判定、启动电流的测试、声音情况、振动情况及启动时对电网的影响等。

① 点动起车：即合闸后，待启动电流下降后立即停车，此段时间很短，仅仅电机启动的几秒中，按跳闸按钮要在电机电流下降后操作，不要即合即断，在启动电流最大时切断电源，这样对断路器不利，拖得时间太长失去点车意义。

② 转向判定：根据所拖动机械的转向确定，在点动试车时进行观察。对逆相序旋转的电机等停下来后，再进行倒相。

③ 启动电流的测试：在盘柜上观测电流表，合闸后看启动电流的最大值，当保护整定小于启动电流值时测不到启动电流的最大值，有条件的采用卡流表辅助测试启动电流。盘柜上观测电流表时有的看不到启动时的最大值，但电流下落的时间可以见到。

④ 观察声音情况：电机由静止到转速最大，转动的频率增加，声音的频率也增加，机轴的摩擦声音、转子旋转的振动等声音交织在一起，须仔细的聆听，进行分析，对有怀疑异常的声音记下来，待第二次、第三次启动时核实验证。

⑤ 启动的次数和启动的间隔时间：电动机启动试验次数为3次，

  2）电动机的单机试运

      电动机的单机试运时间为从第三次合闸算起，连续不间断运行2个小时，若中间停车,重新进行2小时的单机试运。

电动机单机试运的检查项目是：      ① 电动机的温升情况，要查电动机前、后轴端盖、机壳等的温度，最少不少于三个点。      ② 监听电动机的声音是否正常，测量电动机的噪声大小等。      合格标准：经启动试验和单机运行2小时无异常者，可以判定该电动机已具备投入运行条件，已达到交接验收的条件，可移交甲方投入使用，办理交接手续。

十二．变压器

    1.变压器交接试验项目     （1）变压器线圈直流电阻测试     （2）变压器所有分接头变比测试     （3）变压器接线组别试验     （4）变压器线圈绝缘电阻及吸收比试验     （5）变压器油耐压试验     （6）变压器交流耐压试验     （7）变压器吊芯检查试验     （8）空载损耗试验     （9）负载损耗试验

      注意：在变压器初次投运时要做全压冲击合闸试验，对电缆变压器共进行五次冲击，然后进行24小时的变压器空载运行。    2.其他

      对于大容量的变压器还要做绝缘套管及油的介质损失角试验。如有特种变压器和对变压器有特殊要求时，按交接验收规范标准规定项目进行变压器试验。

    3.变压器交接试验内容     （1）变压器线圈直流电阻测试（简称为直流电阻测试）

      试验作用：判断线圈内部接头、引线与线圈接头、分接开关与引线的焊接质量，分接

      开关各个分接位置及载流部分有无开路和短路情况。      试验仪器10A直流电阻测试仪

      试验部位：测量线圈的直流电阻应在引线端上接线，高压侧分别测出A-B、B—C和A—C之间电阻，并测出分接开关上所有位置上的直流电阻；低压侧分别测出A—O、B-O和C-O 之间电阻。

     试验标准：

      ①将测量时的温度记录下来，把测得的结果一律换算成20℃时的直流电阻值进行比较，不能忽略温度变化对测试的影响，不可将不同温度下测的数值进行比较，否则将产生出错误的比较结果。

      ②对1600kVA以上的变压器，各相线圈间同档分接开关的直流电阻相互间差别不大于三相平均值的2％；各线间同档分接开关的直流电阻相互间差别不大于三相平均值的1％。

      ③对1600kVA以下的变压器，各相线圈间同档分接开关的直流电阻相互间差别不大于三相平均值的4％；各线间同档分接开关的直流电阻相互间差别不大于三相平均值的 2％。

      ④当测得的三相不平衡直流电阻值超过以上标准时，如不是测量电桥误差，则应考虑分接开关接线不良、线圈间焊接不良、断线、变压器套管中导电管和引线接线不良等因素。

     （2）变压器所有分接头变比测量

      试验仪器：自动变比测试仪，变比自动测试仪会能自动检测变压器接线方式，一般11代表D,yn11，12代表Y,ynO等，三相配电变压器的联结组标号常用为 Dyn11、Yyn0，宜选用 Dyn11。

测量变比的目的：验证变压器的电压变换是否符合规定值，达到设计值；开关各引出线的接线是否正确，可初步判断变压器是否存在匝间短路现象等。

试验标准：①电压等级在35kV以下，电压比小于3的变压器电压比允许偏差为±1％。②其他所有变压器额定分接下电压比允许偏差为±0.5％。

③其它分接的电压比应在变压器阻抗电压值(%)的1/10以内但不得超过±1%。

计算方法：（（测量值-标准值）/标准值）*100% （3）变压器的组别试验

必须与设计要求及铭牌上的标记和外壳上的符号相符（4）变压器线圈绝缘电阻及吸收比试验；

    试验仪器：2500V兆欧表     试验标准：目前只涉及到10KV变压器，绝缘电阻大于300MΩ，35KV变压器绝缘电阻大于400MΩ，且容量在4000kVA及以上时，应测量吸收比。吸收比与产品出厂值相比应无明显差别，在常温下不应小于1.3。

（5）变压器油耐压试验；

      试验仪器：绝缘油介电强度测试仪

序号	项目	标准	说明
1	外状	透明，无杂质或悬浮物	外观目视
2	击穿电压	35kV及以下电压等级：≥35kV	油样应取自被试设备 注入设备的新油均不应低于本标准
注：试验项目只根据现有试验设备进行，其他项目待

（6）变压器交流耐压试验；      试验仪器：交流耐压设备容量为8000 kVA以下、绕组额定电压自35kV以下的变压器，线端试验应按照下表进行交流耐压试验。试验电压标准：

系统标称电压	设备高电压	交流耐受电压
		油浸变和电抗器	干式变和电抗器
＜1	≤1.1	-	2.5
3	3.6	14	8.5
6	7.2	20	17
10	12	28	24
15	17.5	36	32
20	24	44	43
35	40.5	68	60



    试验标准: 耐压试验期间，不应发生放电和击穿现象，

（7）变压器吊芯检查试验    试验仪器： 2500V兆欧表试验标准：采用2500V兆欧表测量，持续时间为1min，应无闪络及击穿现象。

（8）空载损耗试验   试验仪器：变压器损耗参数测试仪   试验方法：变压器损耗参数测试仪有三条输出线（黄、绿、红三色），黄、绿、红对应低压侧的a、b、c三相。   试验标准：参照出厂报告。

（9）负载损耗试验试验仪器：变压器损耗参数测试仪

试验方法：变压器损耗参数测试仪有三条输出线（黄、绿、红三色），黄、绿、红对应高压侧的A、B、C三相，低压侧要用粗线短接。发电机的380V电源经调压器后接入变压器损耗参数测试仪，在测试仪中查看加入1/4额定电流（一般为10-15A电流），

记录好数据。参数设置： 额定电压：10kV

额定电流：变压器高压侧电流（如630kVA为36.4A） 额定温度：75℃   当前温度：输入当前的温度 额定容量：输入变压器额定容量

试验项目选择：三相三线负载损耗试验 试验标准：参照出厂报告。

接地电阻

1.接地电阻值试验试验仪器:接地电阻测试仪试验方法：测量端夹住接地主线

试验标准： （1）独立的防雷保护接地电阻应≤10欧； （2）独立的安全保护接地电阻应≤4欧；

（3）独立的交流工作接地电阻应≤4欧； （4）独立的直流工作接地电阻应≤4欧； （5）防静电接地电阻一般要求≤100欧。（6） 共用接地体(联合接地)应＜接地电阻1欧。2.检查接地线与电气设备及接地极连接情况

要求及标准（1）接地引下线有无丢失、断股、损伤

（2）接头接触是否良好线夹螺栓有无松动、锈蚀。 （3）接地体有无外露、严重腐蚀在埋设范围内有无土方工程。

低压设备常规试验

一.0.4kV电容器试验   1.绝缘电阻试验   试验仪器: 500V兆欧表   试验方法：采用500V兆欧表,在电极对外壳及地之间进行。    试验标准：绝缘电阻不小于1MΩ

   2.交流耐压试验   试验仪器:交流耐压或兆欧表    试验标准：耐压电压2.25kV，时间1min，可用2500V兆欧表代替。

   说明：当产品出厂试验电压值不符合规定时交接试验电压应按产品出厂试验电压值的      75%进行

   3.电容值测试   试验仪器: 电容表    试验标准：电容器相间基本平衡，计算方法同高压电容

二.1KV及以下绝缘电阻测量

    试验标准：

	1kV及以下电压等级配电设备和馈电线路			测量绝缘电阻，应符合下列规定： 1.配电装置及馈电线路的绝缘电阻值不应小于0.5 MΩ； 2.测量馈电线路绝缘电阻时，应将断路器（或熔断器）、用电设备、电器和仪表等断开 动力配电装置的交流耐压试验，应符合下列规定： 1.试验电压为1000V。当回路绝缘电阻值在10MΩ以上时，可采用2500V兆欧表代替，试验持续时间为1min，或符合产品技术规定； 2.交流耐压试验为各相对地，48V及以下电压等级配电装置不做耐压试验。 检查配电装置内不同电源的馈线间或馈线两侧的相位应一致。   以上规程参照GB 50150-2006《电气装置安装工程电气设备交接试验标准》
安全工器具试验规程
工器具 名称			电压 等级		试验 电压	泄漏电流	试验 时间	试验 周期	参照规程
绝缘手套			高压		8kV	泄漏电流不大于8mA	1min	半年	电力建设安全工作规程第2部分：架空电力线路部分DL 5009.2-2004
			低压		2.5kV	泄漏电流不大于8mA	1min	半年
绝缘靴			30kV		25kV	泄漏电流不大于9mA	1min	半年
			20kV		15kV	泄漏电流不大于7.5mA	1min	半年
			12kV		10kV	泄漏电流不大于8mA	1min	半年
绝缘棒			6～10kV		44kV	—	5min	一年
			35～110kV		4倍相电压	—	5min	一年
			220kV		3倍相电压	—	5min	一年
验电器			6～10kV		40kV	起动电压值不高于额定电压的40%，不低于额定电压的15%。	5min	半年
			35kV		105kV		5min	半年
绝缘挡板			6～10kV		30kV	—	5min	一年
			35kV		80kV	—	5min	一年
接地杆			6～10kV		44kV	—	5min	一年
			35～110kV		4倍相电压	—	5min	一年
			220kV		3倍相电压	—	5min	一年
核相器		绝缘部分	10kV		45kV （试验长度为0.7米）	—	1min	一年	《电力安全工器具预防性试验规程（试行）》
			35kV		95kV （试验长度为0.9米）	—	1min	一年
		电阻管泄漏电流试验	10kV		10kV	泄漏电流不大于2mA	1min	半年
			35kV		35kV	泄漏电流不大于2mA	1min	半年
		动作电压试验			低电压应过0.25倍额定电压			一年
