第一章　产品介绍

1.1 概述

本产品是我公司根据绝缘靴（手套）试验规程，并遵从广大用户意见而设计生产的。中试控股详细讲解该产品采用全自动升（降）压，自动读出每个被试品的泄漏电流，整个试验过程自动完成，自动打印试验数据，有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。更可靠地鉴别绝缘靴（手套）的泄漏电流，工频耐压等参数。保障试验工作者的安全，是理想的绝缘靴（手套）专用设备。其主要特点：同时测试6个被试品，并读取每个被试品的泄漏电流，准确判断不合格被试品；试验车底部装配脚轮，便于移动,采用超大白光显示屏，强光下依然清晰可见，采用一键飞梭，操作方便，拥有良好的交互体验。

1.2仪器功能

本仪器主要用于做常用电气绝缘工具的交流耐压试验。其中操作箱已经按照国家标准预置好绝缘靴、绝缘手套、绝缘胶垫的试验参数，具体参数如下表所示。

功能列表	参数
绝缘靴	25kV/60s/10mA
绝缘手套	高压8kV/60s/9mA  低压2.5kV/60s/2.5mA
绝缘胶垫	高压15kV/60s  低压3.5kV/60s
自定义	1～30kV / 1～20mA  /1～10min

1.3 执行标准

序号	标准名称
1	DL/T 676-2012 带电作业用绝缘鞋(靴)通用技术条件
2	GB 12011-2009 足部防护 电绝缘鞋
3	HG 2949-1999 电绝缘橡胶板
4	GB/T 17622-2008 带电作业用绝缘手套
5	GBJ 150  电气装置安装工程电气设备交接试验标准
6	GB/T 8218-1987  低压测电器

1.4 仪器特征

    1.自动快捷：采用高细度的步进电机控制调压器升压过程，根据国标规定试验参数全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，到达预定电压开始计时，并保持试验电压，计时到预置时间后自动降压，到零后自动断电，提示试验结束，同时显示各试品泄漏电流，并显示测试结果；

    2.功能全面：全中文界面，工作状态显示，操作简单明了，中试控股详细讲解适用面广；带状态显示，带提醒功能，使用者对设备所处的状态一目了然；旋转鼠标操作，所有功能均可通过一个旋转鼠标设定，提高了产品的安全性、可靠性；全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便；按键直接设定目标电压、泄漏电流、耐压时间，应用自如；

3.智能安全保护：带过电流、过电压保护。保护准确、迅速，可有效保证人员和设备安全；

4.输出电压大测量方便灵活：装置可自定义输出1-30kV的任意电压，泄漏电流门限值可以1-20mA任意设置，试验时间可以1-10min任意设置，同时将常用绝缘设备参数按照国标整合成模块，试验方便快捷。

5.人机界面友好：白光大屏幕320*240点阵汉字图形界面，字迹清晰、美观；可在强光下清晰可见，使用高性能旋转鼠标，操作简单方便、寿命长；自带高速微型打印机，即时打印试验数据。

1.5 技术参数

绝缘靴试验	电压	25kV
	泄漏电流	≤10mA
	时间	1min
	分辨力	0.1kV、0.1mA
	精度	电压±（2%＋3d）电流±（2%＋3d）3个字）
绝缘手套试验	电压	高压：8kV  低压2.5kV
	泄漏电流	≤9mA
	时间	1min
	分辨力	0.1kV、0.1mA
	精度	电压±（2%＋3d）电流±（2%＋3d）字）
绝缘胶垫试验	电压	高压：15kV  低压：3.5kV
	泄漏电流	无击穿
	时间	1min
	分辨力	0.1kV、0.1mA
	精度	电压±（2%＋3d）电流±（2%＋3d）3个字）
自定义试验	电压	1-30kV
	泄漏电流	1-20mA
	时间	1-10min
	分辨力	0.1kV、0.1mA
	精度	电压±（2%＋3d）电流±（2%＋3d）3个字）
工作电源		AC220V 50HZ
输出电压		0-30kV
容    量		3kVA
测试数量		6只/次
环境温度		－10℃ ～ ＋50℃
操作箱体积		35*22*37cm
操作箱质量		12kg
试验车体积		75*90*102cm
试验车质量		60kg

1.6  结构介绍

本仪器分两部分：操作箱和试验车。操作箱面板结构如图1.1所示

图１.1　绝缘靴（手套）操作箱面板结构图

1.电压输出及回采端子	2.泄漏电流采样端子	3.接地端子
4.打印机	5.对比度调节	6.三芯电源插座
7.电源开关	8.复位按钮	9.旋转鼠标
10.USB接口	11.液晶显示屏

仪器面板上装有仪器供电电源插座（带6A保险），仪器电源仅支持AC220V 50Hz电源输入，请上电前确认供电电压，以免仪器因为电压异常而损坏。

试验车各部分结构如图1.2所示。

。

1.高压电极

2.升压变压器

3.接地端子

4.试验水槽

图1.2　绝缘靴（手套）试验车

1.高压杆	2.电极	3.水电阻	4.升压变压器
5.试验水槽	6.绝缘支架	7.试验电极



第二章　功能说明及主菜单

2.1 液晶显示说明

操作箱采用高分辨率320*240白色背光液晶显示屏，即使在强烈日光下也能清晰显示。试验过程，试验选项及试验结果均显示在LCD屏上，全汉字操作界面，图形清晰，美观，操作采用高质量旋转鼠标，反映灵敏，交互体验良好。

2.2 旋转鼠标使用说明

旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：“左旋”，“右旋”，“按下选定”。通过鼠标的这三种操作可以实现移动光标、数据输入和操作选定等功能。

移动光标：可以通过左旋或右旋旋转鼠标来移动光标，将光标移到所要选择的选项上，“按下”旋钮即可选定此项。

数据输入：当需要修改或输入数据时，将光标移动到需要修改数据的选项上，按下旋转鼠标，即进入数据的百位或十位修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作。按下鼠标确认该位的修改，并进入下一位的修改，同样左旋或右旋鼠标进行该位的增减。逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时可通过旋转鼠标将光标移走。

2.3 界面介绍

首先将AC220V电源连接至仪器面板，打开面板上主电源开关，仪器进入开机画面，开机完成后仪器显示如图2.1所示画面，进入待机画面后光标指示的当前试验项目为绝缘靴，当前选择项目的背景会反色。按下旋转鼠标即可进入绝缘靴测试界面，转动旋转鼠标选中

绝缘手套、绝缘胶垫、自定义、U盘转存或时间设置。

图2.1　主界面

2.4 修改时间日期

在主界面中选择设置时间选项，按下后进入设置时间界面（如图2.2），通过旋转鼠标可以依次设置仪器的年、月、日、时、分，设置好时间后，光标移动到确定项，点击即可完成时间设置，光标移动到返回项，点击则不保存此次设置的时间。

图2.2　时间设置

2.5 U盘转存

“U盘转存”功能是仪器通过USB接口将历史数据转存到U盘中，适用该功能前请将U盘先插入仪器USB插口，然后点击主界面中的

U盘转存选项，仪器便进入了U盘转存界面（如图2.3）。

图2.3　U盘转存界面

转存完成后如图2.5所示，U盘中会存储一个按时间命名后缀为“.JYX”的文件，格式为“xx（月）xx（日）xx（时）xx（分）.JYX”。

图2.5　U盘转存完成界面

为保证U盘数据完整和U盘的安全使用，数据转存完成后,请先关闭仪器然后再拔出U盘。试验人员在电脑上通过配套光盘中的软件读取U盘中存储的历史数据，具体操作请看第五章的配套工具软件使用说明。

第三章  绝缘用具试验

3.1  试验预置参数

操作箱根据国家标准预置常用电气绝缘工具的交流耐压试验参数。进行此类试验时，无需参数设置，即可自动完成所需试验项目，简洁高效，预置试验项目及参数如下表所示。

试验项目	项目	周期	电压等级	要求			说明
绝缘靴	工频耐压试验	半年	无	工频耐压kV	持续时间 min	泄漏电流mA	操作箱已经预置好
				25	1	≤10
绝缘手套	工频耐压试验	半年	电压等级	工频耐压kV	持续时间 min	泄漏电流mA	操作箱已经预置好
			高压	8	1	≤9
			低压	2.5	1	≤2.5
绝缘胶垫	工频耐压试验	一年	电压等级	工频耐压kV	持续时间 min	泄漏电流mA	操作箱已经预置好
			高压	15	1	无击穿
			低压	3.5	1	无击穿
自定义	工频耐压试验			工频耐压kV	持续时间 min	泄漏电流mA	耐压试验电压、试验时间、泄漏电流值可选
				1-30可选	1-10可选	1-20可选

   如需做其它电气绝缘工具的交流耐压试验，请通过“自定义”菜单设置，具体操作方法请参照3.4 自定义界面使用说明。

3.2 绝缘靴耐压试验操作方法介绍

  光标指示的当前试验项目为绝缘靴，当前选择项目的背景会反色。按下旋转鼠标即可进入绝缘靴测试界面，如图3.2所示。默认选择开始试验，旋转鼠标可以选择记录查询或者返回，记录查询则可以查询保存的试验记录界面如图3.1所示，在这个记录查询界面中按下↑ ↓按钮可以选择不同的存储条目，然后点击查询可以查看对应的试验数据，点击删除可以删除选择的条目，点击清空可以把所有的试验保存记录给清空掉，点击返回可以返回到图3.2的绝缘靴测试界面。在图3.2界面中点击返回则返回到主界面。

图3.1 记录查询界面

旋转鼠标当光标选择开始试验按钮时，再次按下就会出现安全提醒界面，如图3.3所示。此时再按下确认按钮，仪器开始升压进行试验，试验开始显示界面如图3.4所示；也可以通过旋转鼠标选择返回，返回到图3.2所示界面。

图3.2　绝缘靴试验

图3.3　安全提醒

图3.4　绝缘靴升压中

当电压升至预设电压25KV时，即会停止升压，界面显示如图3.5所示。由于电网电压波动原因，此停止电压可能会出现偏差，通过旋转鼠标按下增大或者减小按钮微调保持的电压。后面为耐压保持计时时间，单位为秒。下面的电流显示分别为输出电流及六个测试桶的泄漏电流，如果在整个试验过程中泄漏电流没有超标，计时满60秒后，在时间位置显示会显示“试验结束”，此时可以点击打印按钮试验结果进行打印或者点击保存按钮进入保存界面如图3.6所示，在保存界面可以通过旋转鼠标选择和更改样品编号，然后点击确定来保存数据，或者通过取消返回上一个界面。在试验过程中如果有任意一个试验桶泄漏电流超过10mA,则仪器会自动停止试验，调压器归零，同时显示“泄漏超标”，并会有报警声;此时也可以通过旋转鼠标选择打印或者保存按键对试验数据进行保存，然后关机后查找泄漏原因重新开始试验。

图3.5　绝缘靴耐压保持

图3.6　数据保存界面

注意：为确保试验人员人身安全，并使仪器和被试品充分放电，每次做完试验后应关掉电源开关数秒，然后打开，再开始另一次试验。

3.3 绝缘手套界面

在图2.1主界面，旋转鼠标当绝缘手套反黑时，按下旋转鼠标进入绝缘手套试验界面，如图3.7显示界面。通过旋转鼠标可以对选择对象进行改变，可以更改电压等级为“高压”或者“低压”，高压对应的预置电压为8kV,而低压对应的预置电压为2.5kV,其他参数完全一样。选择完预置电压以后可以通过旋转鼠标选择开始试验，会出现同绝缘靴类似的提醒界面，再点击确认仪器开始升压，后续界面显示与操作类似于绝缘靴界面。

也可以在图3.7界面中选择记录查询或者返回，操作方式同绝缘靴相关界面。



图3.7　绝缘手套界面

3.4 绝缘胶垫界面

在图2.1主界面，通过旋转鼠标，当绝缘胶垫反黑时，按下旋转鼠标即可进入绝缘胶垫试验界面，如图3.8显示界面。通过旋转鼠标可以对选择的按钮进行切换，可以更改电压等级为“高压”或者“低压”，高压对应的预置电压为15kV,而低压对应的预置电压为3.5kV,其他参数完全一样。选择完预置电压以后可以通过旋转鼠标选择开始试验，会出现同绝缘靴类似的提醒界面，再点击确认仪器开始升压，后续界面显示与操作类似于绝缘靴界面。

也可以在图3.8界面中选择记录查询或者返回，操作方式同绝缘靴相关界面。

图3.8　绝缘胶垫界面

3.5 自定义界面

在图2.1主界面，旋转鼠标当自定义反黑时，按下旋转鼠标进入自定义耐压试验界面，如图3.9显示界面。通过旋转鼠标可以对预置电压、预置泄漏和预置时间进行改变，改变方法就是旋转鼠标，当对应的位置反黑时，按下鼠标，然后旋转鼠标可以对选择的数值进行更改，完成后再次按下旋转鼠标即可。对所有参数设置完成以后，可以通过旋转鼠标选择开始试验，会出现同绝缘靴类似的提醒界面，再点击确认仪器开始升压，后续界面显示与操作类似于绝缘靴界面。

也可以在图3.9界面中选择记录查询或者返回，操作方式同绝缘靴相关界面。

图3.9　自定义耐压试验界面

第四章　试验方法及注意事项

    第一步：使用前先将水电阻内注水（出厂时水电阻是空的，注水时不要注得太满，淹没电极即可），然后将注水的水电阻安装在升压器的上端，并插入电级。如图4.1所示：

图4.1　水电阻安装示意图

第二步：绝缘靴试验参考方法：将试验支架放入试验桶容器中，并在试验支架上放一层海绵，然后往试验桶容器中注水，只要使得试验支架上的海绵完全吸满水即可；然后将绝缘靴内部放入小钢珠，使其均匀覆盖到绝缘靴底部，将绝缘靴放置在浸水海绵上面，然后将高压电极插入绝缘靴内的小钢珠中，将高压电极的另外一端固定在高压端的测试架上面，并将绝缘靴用电极上的夹子夹好。如图4.2所示：



图4.2　绝缘靴试验示意图

绝缘手套试验参考方法：将试验桶容器内注水，绝缘手套注水，绝缘手套内盛水高度应与容器注水高度一致，绝缘手套应有90mm的部分露出水面，并确保露出水面的部分干燥清洁，然后将高压电极置于绝缘手套内的水中，并将绝缘手套用电极上的夹子夹好。如图4.3所示：



图4.3　绝缘手套试验示意图

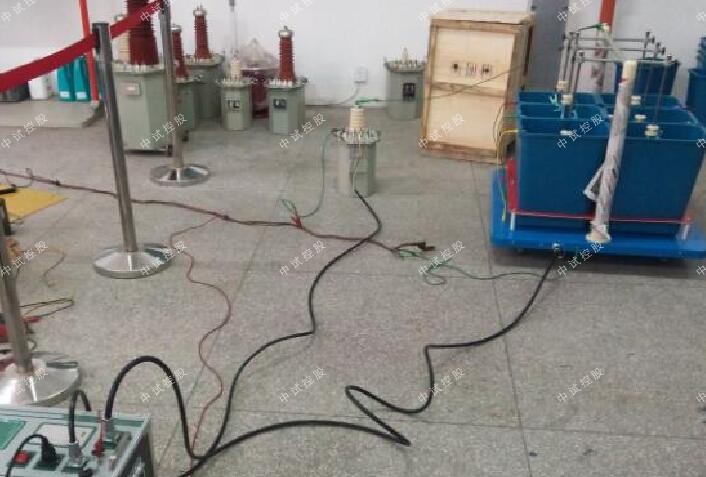

第三步：将试验车上的接地端与地网相连，操作箱面板上的接地端与地网相连，并确保两接地端可靠连接在同一个地网，否则可能会影响试验电压精度。

第四步：对控制箱和试验车之间的两根连接线进行连接，一个是四芯电压控制电缆，另外一根八芯信号采样控制电缆，注意两根线两端的航插都有防插错的凹槽。

第五步：再次检查连接线，接地线及被试品的连接方式，接线确认无误后，控制箱上的电源插座接入交流220V电压，合上电源开关，进入测量界面。

第六步：根据实际试验需求设置正确的试验电压、泄漏电流门限值、试验时间并启动试验，请注意显示屏上的提示信息、电压数据、电流数据等。具体操作请看第二章功能说明及主菜单。

第七步：密切注视电压值和电流值。当电压升至设定电压值时，就会停止升压并进入电压保持状态，同时进行计时。计时达到设定值后，就会自动切断电压输出，调压器进行回零。

第八步：调压器回零后，再次按下“打印”按键打印本次测量结果。按下“复位”按钮进入主界面。

注意1：注意观察泄漏电流值，如有绝缘靴（手套）绝缘性能下降，此时该泄漏电流将有明显指示。试验过程中任何一路电流指示超出被试品规定的范围，系统就会自动切断高压电源，同时调压器自动归零。待调压器归零后，关掉电源开关，寻找相关原因，并撤走有问题的那路靴子或手套，再进行试验。

注意2：在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，其对应的数据将会反白显示,并且被保持。系统将自动回零，以便下次试验。

注意3：为保证试验的准确性和完整性请每次做完试验后应关掉电源开关数秒，然后打开，即可开始另一次试验。

第五章　配套工具软件使用说明

5.1 配套工具软件使用环境和光盘文件介绍

5.1.1 软件功能简介

此配套工具软件可导入通过仪器转存到U盘的测量数据，供试验人员对测量数据做进一步分析处理。

5.1.2 软件特点

● 本软件为绿色软件，无需安装便可使用

● 支持所有的Windows系列操作系统，运行速度快，使用方便

5.1. 运行环境

硬件设备要求：建议使用赛扬533及以上CPU，512MB及以上内存、1GB及以上可用硬盘空间。

支持软件：Win98、Win2000、XP、Win2003、Vista、Win7、Win8等Windows系列操作系统；Microsoft Office 2000及以上版本（必须包含Excel，Word）。

51.4 随机光盘文件

打开随机配置的光盘，将光盘文件内的文件拷贝到本地计算机文件夹中，打开文件目录如图5.1所示。

图5.1　光盘目录

1.CONFIG.INI为系统所需重要文件；

2.JYXTEST.exe为仪器配套上位机软件

3.说明书.doc为仪器的操作使用说明书

双击仪器配套上位机软件JYXTEST.exe文件即可运行程序；

5.2 配套工具软件使用说明

5.2.1 软件使用说明

1.双击，运行绝缘靴(手套)耐压测试仪配套上位机软件软件，如图5.2所示。

图5.2 软件界面

2.软件工具栏功能介绍

导入数据：选择U盘中转存好的数据，导入到软件上。

生成报表：把测试数据，按照特定格式自动生成对应的试验报告，极大的简化了报告制作流程，提高工作效率。

导出数据：将所有的试验数据进行导出，并另存为xls格式文件，方便对试验数据进行长期电子存档。

5.2.2 导入数据

插上U盘，点击“导入数据”按钮，选择需要导入的文件，如图5.3所示。

图5.4　文件导入

导入数据完成，如图5.4所示。



图5.4　导入数据完成

5.2.3  生成报表

    导入数据完成后，点击上方的        按钮就可以进入生成报表界面，如图5.5所示，在对应的空白处可以填入相应的内容，然后点击确认按钮，就可以生成对应格式的报告，同时进入到打印预览如图5.6所示。此时可以直接点击打印，打印出对应格式的报告，或者点击保存，将报告进行保存。

图5.5 生成报表

图5.6 报告打印预览

5.2.4导出数据

    在主界面点击         按键，即可将所用试验数据导出为xls格式的文件，如图5.7所示，在这里选择要保存导出数据文件的位置，并对保存文件进行命名后，即可对所有试验数据进行长期保存备份。

图5.7 导出数据
