操作使用说明

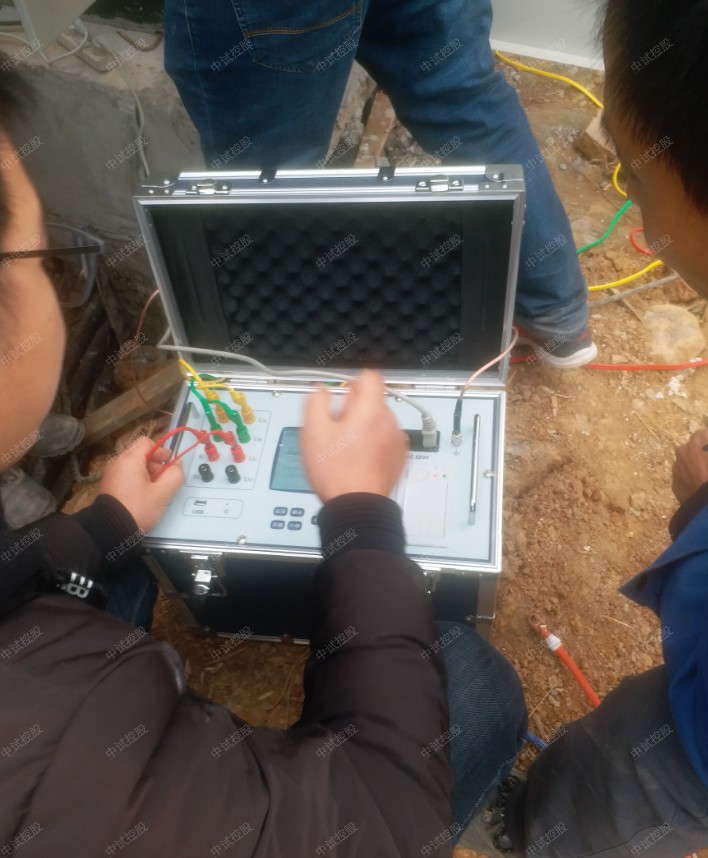

5.1 测试接线

中试控股详细讲解高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，黑色测试钳悬）；低压测试端测试线（较短）的黄、绿、红、黑测试钳接被测试品低压端的a、b、c、o套管（如无中性点O套管，黑色测试钳悬空）。

5.2 打印机使用说明

打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。

打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。

打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

5.3 使用操作

所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，见图二。



图二

此时顶栏显示仪器运行时间，当优盘插入时自动显示优盘图标，无线测温探头连接时自动显示无线信号强度；中间显示仪器型号、厂家信息、功能选项，底部显示硬件、软件版本号和仪器编号。

按“上下”、“左右”键选择相应功能选项，按“确认”键进入所选功能菜单。

5.4有载测试

.4.1有载参数设置

中试控股详细讲解在“主菜单”屏下选中“有载测试”项后，按“确认”键进入“有载测试参数设置”屏，见图三。





图三



“试验编号”、“测试绕组”、“分接位”、“灵敏度”、“测试电流”、“测试项目”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键或转动“飞梭”选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键或转动“飞梭”修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。

试验编号：设置本次试验的编号。

测试绕组：设置测试有载分接开关时是否带绕组，分为有绕组和无绕组。操作使用说明

5.1 测试接线

中试控股详细讲解高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，黑色测试钳悬）；低压测试端测试线（较短）的黄、绿、红、黑测试钳接被测试品低压端的a、b、c、o套管（如无中性点O套管，黑色测试钳悬空）。

5.2 打印机使用说明

打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。

打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。

打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

5.3 使用操作

所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，见图二。



图二

此时顶栏显示仪器运行时间，当优盘插入时自动显示优盘图标，无线测温探头连接时自动显示无线信号强度；中间显示仪器型号、厂家信息、功能选项，底部显示硬件、软件版本号和仪器编号。

按“上下”、“左右”键选择相应功能选项，按“确认”键进入所选功能菜单。

.4有载测试

5.4.1有载参数设置

在“主菜单”屏下选中“有载测试”项后，按“确认”键进入“有载测试参数设置”屏，见图三。





图三



“试验编号”、“测试绕组”、“分接位”、“灵敏度”、“测试电流”、“测试项目”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键或转动“飞梭”选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键或转动“飞梭”修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。

试验编号：设置本次试验的编号。

测试绕组：设置测试有载分接开关时是否带绕组，分为有绕组和无绕组。

图四



图五

5.4.2.1 带绕组测试

按6.1要求接好测试线，仪器开机，进行完参数设置后进入“准备触发”屏，此时，中间三组数据在逐渐变化，因为仪器对绕组和开关有一个充电的过程，所以回路电阻值会从大到小变化，待三相数值都稳定后，再按“确认”键进入“等待触发”屏，此时可手动或电动操作有载分接开关，有载分接开关动作完毕后，仪器自动进入“波形显示”屏，见图六。在“波形显示”屏，上面显示的是仪器自动计算出的过渡电阻值，可供用户参考，中间从上到下三个区域分别显示的是A、B、C三相的动作波形，波形的右下角显示的是仪器自动计算的过渡时间，可供用户参考。最下部分显示的是操作菜单，此时可以按“左右”键选择“继续测量”、“波形分析”、“波形存储”、 “波形打印”项，按“确认”键进入相应选项，按“取消”键返回“有载测试参数设置”屏。

在每条曲线下面有一条水平直线是零电流线，当切换过程中有断点时，曲线将与零电流线重合。对于M型和T型开关，其切换开关总是在单双之间作往返动作，所以测一次单到双（如1→2），再测一次双到单（如2→3）即可。对于V型开关，它是复合式的，其动触头与每一分接位的静触头的切换都不重复，上行和下行也有区别，状态也就略有差异，因此要从1分接位开始连续测完所有分接位（1→n），再反向测完所有分接位（n→1）。

图六

5.4.2.1.1 继续测量

选择“继续测量”后，仪器进入“准备触发”屏，继续进行测试。

5.4.2.1.2 波形分析

选择“波形分析”后，进入“波形分析”屏，见图七。在此屏，用户可自行分析波形的过渡时间、过渡电阻值、瞬时电阻值、三相不同期性等参数。

图七

按“左右”键选择“缩放”或“标尺”选项，按“上下”键修改所选参数，其中“缩放”指波形的缩放比例，如1:1指波形按1:1进行显示，如1:2指波形被缩小2倍进行显示，依此类推（仪器在“波形显示”屏时总是自动缩放到仪器液晶屏全屏显示的比例），用户可根据需要调节缩放比例，其中波形越被放大，波形分析时光标移动分辨率越高，分析结果精度越高，波形越被缩小，波形分析时光标移动分辨率越低，但波形压缩成整屏显示时，显示更直观；“标尺”t1指左面的竖线光标，t2指右面的竖线光标，当相应标尺被选择后显示实线，未被选择时显示虚线，转动“飞梭”来移动所选的标尺，当需要光标慢速移动时缓慢转动“飞梭”，当需要光标快速移动时可快速转动“飞梭”，两标尺在移动过程中不能相互穿越只能重合，任何时候按下“飞梭”，波形恢复到初始显示状态。

最上面的电阻值为标尺之间的平均电阻值（两标尺重合后为标尺所在位置的瞬时电阻值），最左下面的ΔT为两标尺之间的时间，最下面的电阻值为t2标尺所在位置所指示的瞬时电阻值。

仪器可打印出两标尺间的平均电阻值（在“分析数据打印”屏称为过渡电阻值），对于A相波形，调整两标尺，使之位于在波形中电流通过限流电阻的那一段（通常为最低点位置的平滑处），这时最上方显示的电阻值即为两标尺之间的平均电阻值，这时按“确认”键，弹出“分析数据打印”对话框，此时可选择“分析数据打印”项打印A相的过渡电阻值， B相、C相和A相的测量、打印设置原理相同。

仪器可打印出t2标尺所在位置的瞬时电阻值，基本原则是：要看哪一点的电阻值，就把t2标尺移动到那一点，如想测量、打印A相瞬时电阻值，可将t2标尺移动到想要测量的位置，这时最下方显示的电阻值即为t2标尺所在位置的瞬时电阻值，这时按“确认”键

弹出“分析数据打印”对话框，此时可选择“分析数据打印”项打印A相的瞬时电阻值，B相、C相和A相的测量、打印原理相同。注意：当波形有抖动时，应尽可能找比较平滑段。

波形分析时还应注意，M型有一些是并联双断口结构，这时测试的电阻值是铭牌标定值的1/2。如用1A档测量时，当波形出现过零点且持续2ms以上时，可换成0.5A档测。如果用0.5A档测，阻值也超过仪器测量范围，很可能存在接触不良或有松动处，此时应慎重对待多测几次。

调节两标尺的位置，将t1标尺移至A相波形的起点（即波形开始下降的点），t2标尺移至A相波形的终点（即波形最后向上升起的拐点），此时显示屏最左下方的Δt数值即为A相波形的过渡时间，此时按“确认”键弹出“分析数据打印”对话框，此时可选择“分析数据打印”项打印A相的过渡时间，同理，根据B、C相波形的起点、终点调整两标尺的位置，再分别打印、上传设置出B、C相波形的过渡时间。确定过渡时间的基本原则是：起始时间从曲线向下的拐点开始；结束时间从曲线最后一个向上的拐点终止，见图八。



图八

整个动作过渡时间为t1、t2、t3之和。三相有载分接开关的切换不同期，规程并没有明确规定，一般不大于5ms，但如果是一台开关三相并联当一相用，这台开关的三相不同期一般要求2－3ms，可以按下述方法测量，假设测到一台开关波形如图九：

图九

可以先把t1标尺移到A相起始位，再把t2标尺移到B相起始位，此时显示屏最左下的Δt显示的为两标尺间的时间，也即A相比B相早的时间，按“确认”键，弹出“分析数据打印”菜单，此时可选择“分析数据打印”项打印AB相不同期性，此时打印的数据即A相比B相早的时间，同理可测量打印出BC相、AC相的不同期性。

5.4.2.1.3 波形存储

选择“波形存储”后，可将当前的波形数据存储到本机或存储到优盘。

5.4.2.1.4 波形打印

选择“波形打印”后，可将当前的波形数据通过打印机打印出来。

5.4.2.2 无绕组测试

将测试线高压侧黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，低压侧黄、绿、红测试钳分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。 “有载测试参数设置”的测试绕组选择为“无绕组”，其余操作步骤同“有绕组”测试步骤相同。带绕组测试与不带绕组测试相比较，前者的动作时间长约3-7 ms。

注意：A、B、C三相动触头短接后接到仪器的中性点接线端子上。

5.4.2.3 调压侧绕组Y型接线中性点没有引出的变压器的测试方法

这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图十所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相，其接线方法和数据分析均相同4.2.4 调压侧绕组Δ型接线的变压器的测试方法

测试接线方法同图十，操作步骤和数据的分析同其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时R=3/2 R’。

5.4.3有载静态参数测试

在“有载测试参数设置”屏选择“静态参数”测试，进入“静态参数测试”屏，见图十一，时时刷新有载分接开关三相回路电阻值，按“确认”键可暂停当前测试，将测试结果进行打印，按“取消”键停止测试返回上一屏。



图十一

5.4.4常见问题分析

5.4.4.1



图十二

从图十二可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多，这是典型的快速机构储能弹簧老化，速度变慢。

5.4.4.2



	3→4		4→3



图十三

从图十三中可以看到A相从单到双（3→4）和双到单（4→3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于40Ω（对于0.5A档超过40Ω可以看成开路），这是典型的过渡电阻缺陷，吊检后发现单数侧过渡电阻已断裂。



3→2

5.4.4.3







图十四

图十四中这个波形是由于开始测试时，测试灵敏度选的比较高，又是由3→2方向（电感量增加）容易引起震荡。适当降低灵敏度由1→n方向测试结果正常。



6→7

图十五

从图十五中看出，A相波形较乱，测出的过渡电阻值仅0.3-0.5Ω，而且从1→7均如此，吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死），现场处理后，波形正常。

5.5 直阻测试

5.5.1直阻参数设置

在“主菜单”屏下选中“直阻测试”项后，按确认键进入“直阻测试参数设置”屏（见图十六）。





图十六

“试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键或转动“飞梭”选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键或转动“飞梭”修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。

试验编号：设置本次试验的试验编号。

测试绕组：选择需要测试的试品绕组，可选高、中、低压，

分接位置：设置试品当前分接位置，分接位数值从1到40可选。

测试相别：选择测试试品的单独一相阻值或三相阻值，绕组可选“AO”、“BO”、“CO”、“AB”、“BC”、“CA”、“三相Yn”(“三相Yn”是指变压器星型接法带中性点引出线绕组的三相测试)；

绕组材料：可选铜、铝，绕组材料关系到电阻折算值所用的折算系数。

测试温度：设置所测试品的当前油温，油温数值从-99℃～+99℃。本装置可通过外部无线测温探头实时监测试品内部油温，也可手动设定温度值。当外部无线测温探头连接时无法手动设定，需关闭探头，才能手动设定。

折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～+255℃，此数值关系电阻折算值。

测试电流：选择测试电流档位。

5.5.2单相测试

在“直阻参数设置”屏下“测试相别”项中选择单相相别相后，可进行所选相的单相测量。例，选择测量“AO”相（见图十七）。



图十七

按“确认”键，锁定屏幕数据，可进行打印、存储等数据操作（见图十八）。



22℃测量值

75℃折算值

图十八

屏幕中间显示测量结果，底部显示可操作菜单：

• 解锁：解除数据锁定，测试数据实时刷新。
• 打印：将测试结果进行打印。
• 存储：将测试结果存储到本机或存储到优盘。

 “左右”键选择菜单项，“确认”键执行当前选项。

此时按“取消”键，仪器将停止测试，并开始放电，放电完成后，仪器自动返回直阻参数设置屏。

5.5.3三相Yn测试

在“直阻参数设置”屏下“测试相别”项中选择“三相同测Yn”测试相后，可进行Yn型绕组的三相测量，在进行三相测量前需选择是否启用中性点校正功能（见图十九）。



                                  图十九

如选择启用中性点校正功能，仪器将先测量单相AO数据暂存，然后再进行三相测

最后使用暂存的AO数据进行中性点校正，使三相测量数据更接近单相法测量的数据；如不启用该功能，仪器将直接进行三相测量，速度更快，只是数据与单相测量数据差异稍大一些，但是对于三相不平衡率影响微乎其微。

本说明书只以带中性点校正功能的测试方法加以说明，不带中性点校正功能只需跳过单相测量步骤即可。测量过程如下：



图二十

三相测量将先测量出单相AO阻值，如选择“自动模式”待阻值稳定后装置将自动切换到三相充电计算三相电阻值；如选择“手动模式”，则需人为判断阻值稳定，手动确认。

单相AO阻值测试完成后，仪器自动单相放电，放电完成后自动进行三相充电并计算三相电阻值（见图二十一、二十二）。





图二十一



图二十二

在此界面，按“确认”键，锁定屏幕数据，可进行打印、存储等数据操作（见图二十三）；按“取消”键，停止测试，并开始放电，放电完成后，仪器自动返回直阻参数设置屏

图二十三

在“实时测量”状态可对变压器的有载分接开关进行调档操作，仪器将自动跟踪测试调档后的电阻值，上、下键可修改分接位。

• 解锁：解除数据锁定，测试数据实时刷新。
• 打印：将测试结果进行打印。
• 存储：将测试结果存储到本机或存储到优盘。

 “左右”键选择菜单项，“确认”键执行当前选项。

按“取消”键，停止测试，并开始放电，放电完成后，仪器自动返回直阻参数设置屏。

5.5.4三相Y、△测试

在“直阻参数设置”屏下“测试相别”项中选择“三相同测Y”或“三相同测△”测试相后，可进行Y型和△型绕组的三相自动测量。两种绕组，测试过程相同，现以Y型绕组举例说明，如图二十四



图二十四

在此界面，用户可按“确认”键切换手动模式和自动模式。在自动模式下，仪器自动判断阻值稳定，停止放电，进行下一相测试；在手动模式下，需用户自己判断阻值稳定，选择测试下一相。当三相阻值测试完毕后，仪器自动计算出三相不平衡率（见图二十五）。

图二十五

• 重测：仪器将删除数据，重新进行测量。
• 打印：将测试结果进行打印。
• 存储：将测试结果存储到本机或存储到优盘。

 “左右”键选择菜单项，“确认”键执行当前选项。

按“取消”键，返回上一屏。

5.5.5无线测温模块

    将温度探头和胶棒天线与无线测温模块连接好，按下无线测温模块开关机键，2秒钟模块开机（运行灯闪烁提示已开机）。将温度探头插入试品内部，无线测温模块即可将实时采集到的温度上传至主机。如电源灯闪烁，指示电源欠电，请及时充电。不用时长按开关机键2秒钟，运行灯熄灭，提示已关机。

5.6 存储查询

在“主菜单”屏下选中“存储查询”选项，按“确认”键进入“存储查询选择”屏（见

图二十六）。







图二十六

5.6.1有载存储查询

在“存储查询选择”屏下选中“有载存储查询”选项，按“确认”键进入“有载存储查询”屏（见图二十七）。如果没有存储数据，会提示“无存储记录!!”





图二十七

屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：

存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示最新的存储记录。020表示共存储了多少条测试记录。

在此界面按“确认”键进入该条记录的“波形数据”屏，见图二十八。





图二十八

• 波形分析：参见5.5.2.1.2 波形分析。
• 转存优盘：将当前查询的存储数据转存到外接优盘，BMP图形格式。
• 波形打印：将当前查询的存储数据进行打印。

5.6.2直阻存储查询

在“存储查询选择”屏下选中“直阻测试查询”选项，按“确认”键进入“直阻测试查询”屏（见图二十九）。如果没有存储数据，会提示“无存储记录!!”





图二十九

屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：

存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示最新的存储记录。020表示共存储了多少条测试记录。

在有存储数据的情况下，在“存储查询”屏下按“左右”键进行不同存储信息的查询，



按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。

• 存储打印：将当前查询的存储数据进行打印。
• 转存优盘：将当前查询的存储数据转存到外接优盘。

5.7 时钟设置

在“主菜单”屏下选中“时钟设置”选项，按“确认”键进入“时钟设置”屏（见图三十）。



图三十

在“时钟设置”屏下按“左右”键对要修改项进行选择，按“上下”键修改所选项，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）

6 注意事项

6.1在无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关。

6.2在测试过程中或放电过程中不允许拆除测试线和切断AC220V电源。

6.3使用本仪器前一定要认真阅读本手册。

6.4仪器的操作者应具备一般电气设备或仪器的使用常识。

6.5本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温等场所。

6.6仪器应避免剧烈振动。

6.7对仪器的维修、护理和调整应由专业人员进行。

6.8 配图当中的“蓝牙上传”为升级计划阶段，现产品不具备此功能。
