4.7.1 概述
中试控股详细讲解励磁系统电压频率特性试验的流程如下：
在主界面点击励磁系统电压频率特性按钮->设定试验参数->设定示波器环境->通道率定->启动试验->试验结束->试验数据分析与处理
4.7.2 应用
励磁系统电压频率特性试验用于对发电机励磁系统进行考核，绘制励磁系统电压和频率的关系图
4.7.3 试验连线
按照图37所示的试验参数设置界面连接测试线，获取测试信号
1> 连接机组频率变送器信号至仪器信号输入通道CH1
2> 连接A相机端电压PT二次侧至仪器CH2通道
中试控股详细讲解CH2通道即A相机端电压PT二次侧，仪器显示交流有效值，CH1显示直流数值
4.7.4试验参数设置
频率电压特性试验的采样频率为25KHZ，示波器显示频率为25HZ，交流信号显示有效值，直流信号显示40ms内的平均值。
进行发电机频率电压特性试验时，需要输入的参数包括自动还是手动记录数据，自动记录数据的步长，数据记录对应的频率变化方向。频率变化方向是指试验中频率是增加还是减少。

4.7.5试验流程
试验连线完成后，开机使发电机处于空载状态，机组转速调节至试验起始频率，启动试验过程，然后增加或者减少转速，记录此过程中的某些关键点，频率变化到达截止点后停止试验数据采集。
4.7.6参数计算与结果展示说明
该试验获得的试验结果是频率和电压的关系特性曲线。
4.8 励磁系统灭磁特性
4.8.1 概述
励磁系统灭磁特性试验的流程如下：
在主界面点击励磁系统灭磁特性按钮->设定试验参数->设定示波器环境->通道率定->启动试验->试验结束->试验数据分析与处理
4.8.2 应用
记录发电机励磁系统在灭磁时的灭磁曲线，并计算灭磁时间常数，以检查励磁调节器的灭磁性能是否能达到要求
4.8.3 试验连线
1）按照图38所示的试验参数设置界面连接测试线，获取测试信号
1> 连接励磁电流采样信号至仪器CH1
2> 连接励磁机端电压A相PT二次侧至仪器CH2
3> 连接励磁机端电压B相PT二次侧至仪器CH3
4> 连接励磁机端电压C相PT二次侧至仪器CH4
CH2，CH3,CH4通道即ABC相机端电压PT二次侧，仪器显示交流有效值，CH1显示直流数值
4.8.4 试验参数设置
灭磁特性试验的采样频率为25KHZ，示波器显示频率也是50Hz，测试仪计算灭磁时间常数的方式为：从励磁电流开始衰减到电压下降到初始电压的0.368倍之间的时间差。

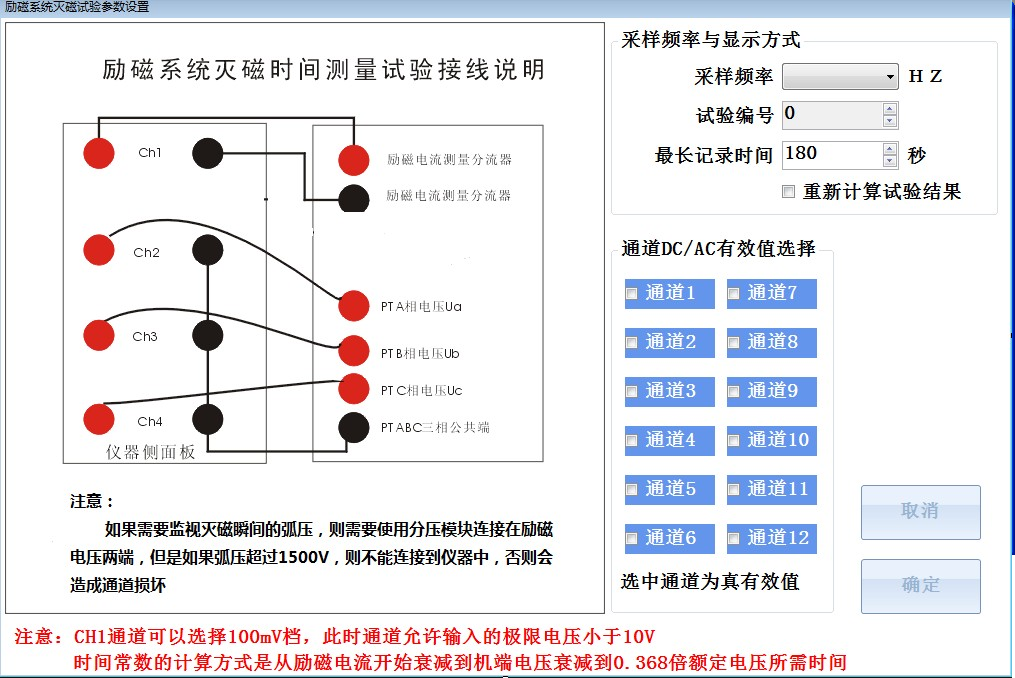

图38 灭磁试验参数设置

4.8.5 示波器模板配置
在灭磁试验模板中，根据励磁电流的范围及其计量单位设定示波器的环境。
设置举例：
对于3000A/75mV励磁电流分流器，三相机端电压10KV，机端电压PT为10KV/100，励磁电流单位是A，机端电压单位是V，则此时示波器的设置如下：
1>    通道1名称为励磁电流，坐标范围0~3000，单位A
2>    通道2名称机端电压Ua，坐标范围0~12000，单位V
3>    通道3名称机端电压Ub，坐标范围0~12000，单位V
4>    通道4名称机端电压Uc，坐标范围0~12000，单位V

通道1,2,3,4显示，其余模拟量通道和开关量通道都不显示，设置完成后点击应用至模板，
4.8.6 通道率定设置
根据所连接信号类型，对通道1,2,3,4进行信号类型和变比设定。
应用举例
例1：对于3000A/75mV励磁电流分流器三相机端电压10KV，机端电压PT为10KV/100，励磁电流单位是A，机端电压单位是V，则此时通率定的设置如下：
1>    通道1,选择100mV量程，率定点1设为0mV->0A,75mV->3000A
2>    通道2，选择200V量程，率定点1设为0V->0V,100V->10000V
3>    通道3，选择200V量程，率定点1设为0V->0V,100V->10000V
4>    通道4，选择200V量程，率定点1设为0V->0V,100V->10000V
4.8.7 试验流程设置
试验连线完成后，开机使发电机处于空载额定励磁状态，点击软件主界面的灭磁特性试验，设置试验参数，示波器模板，进行通道率定，然后点击开始试验开始数据采集。在测试仪开始数据采集后，突然合灭励磁开关，使励磁系统消磁，停止试验。仪器将自动记录灭磁曲线和灭磁时间常数。
4.8.8 试验数据计算与结果分析
灭磁时间常数是从励磁电流开始衰减到电压下降到初始电压的0.368倍之间的时间差。在查看结果界面点击“查看数据”可以浏览灭磁试验过程的所有原始数据
