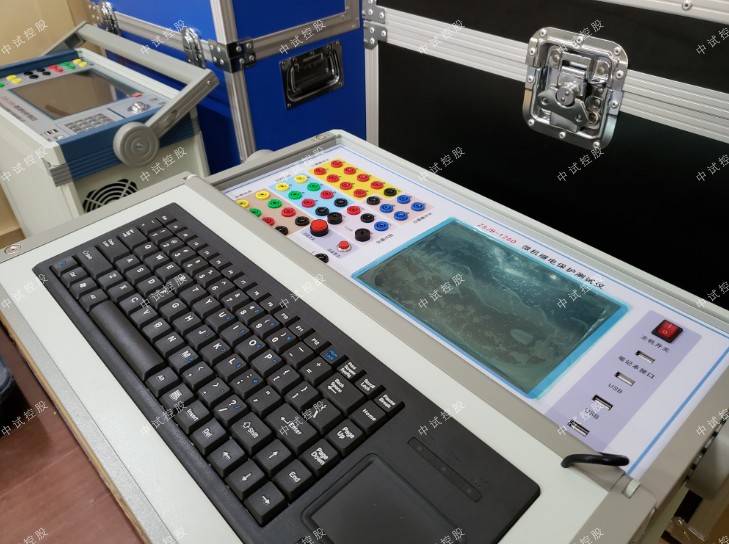

中试控股详细讲解继电保护测试仪价格自动测试出方向性保护的两个动作边界，并且自动计算出最大灵敏角。在“显示动作角矢量图”的显示方式下，从主界面右侧的图中可以很直观地观察到两条边界线和最大灵敏线。

1.试验参量

选定一个电压和一个电流输出，其夹角Φ（U，I）在给定范围内变化，测试出左右动作边界。考虑到保护一般采用90°接线方式，所以测试时也一般取线电压和第三相的相电流，如取电压UAB，电流IC。有时也可以选一相电压和一相电流进行试验，但一般不选线电流。注意，所选电压电流的值可以设定，但未被选择的各相电压值均等于额定电压，角度保持对称，未被选择的各相电流均为0。设置Φ（U，I）的搜索范围时，首先应了解保护装置的“最大灵敏角”的整定值，要保证设置的搜索范围能覆盖保护实际的两个动作边界，即搜索始值和搜索终值均应设置在动作区之外，测试仪从“非动作区”向“动作区”搜索。搜索开始时保护不动作，当角度变化到某一值时保护动作，即认为找到一个动作边界，并在图中划条线，然后立即转换搜索方向搜索另一个边界角（此时微机继电保护测试仪输出的起始角度就是所设置的“搜索终值”）。当搜索出第二条动作边界时，软件再次划线。在计算出最大灵敏线后，软件自动在图中标出最大灵敏线。

2.动作角定义

中试控股详细讲解根据微机继电保护测试仪所测试的保护类型选择动作角是“试验相夹角”、“（U0，I0）”还是“（U2，I2）”。若是普通功率方向或阻抗继电器时选“试验相夹角”，即所选试验电压电流的夹角。若是零序或负序保护时，应选（U0，I0）或（U2，I2）。

3.矢量图显示

当选择“显示三相电压、电流矢量图”时，图中显示的是各相电压电流的矢量图。当选择“显示动作角矢量图”时，图中只显示所选定动作角的电压量和电流量。如选（U2，I2），则只显示U2和I2的值和角度。这种显示方式，便于直观地观察到动作边界的搜索过程。
