中试控股详细讲解耐压试验是测试电气设备绝缘耐电压性能的重要试验项目,而耐压测试仪是进行耐压试验的重要设备,耐压仪的测试结果对于判断电气设备的耐受电压能力,设备绝缘性能是否合格起决定性的作用。
常用的耐压测试仪比较多,但无论哪一种耐压仪,在投入使用之前,都应该经过严格的质量检测。对于质检的把控,耐压仪厂家会制定一套严格质检标准,并填写出厂质检报告,保证耐压仪的性能。
中试控股详细讲解下面根据耐压仪的测试性能及参数,为大家展示一套规范的耐压测试仪出厂质检报告应该具备哪些参数。
变频串联谐振耐压测试仪出厂检测报告填写规范,以172KVA/86KV变频串联谐振试验装置为例。
质检报告
仪器名称
|
172KVA/86KV调频谐振试验装置
|
出厂编号
|
|
测试日期
|
2016.09
|
环境温度: 15℃ 湿度:70%
容量:172KVA工作频率30~300HZ
电源电压:220V 输出电流:4A 输出电压:43KV
直流电阻检测:
电抗器:1: 460Ω 2: 460Ω
励磁变压器:低压侧0.13Ω: 高压侧29.3Ω:
交流电压检测:
励磁变压器;变比12 空载电流:0.56A 额定输出电压:3KV
电抗器 电感量 85 H
交流耐压检测:
隔离变压器线圈对铁芯及地施加5KV电压无异常通过。
励磁变压器高压对低压及地施加5KV电压1分钟无异常通过。
电抗器单节 43 KV 电压5分钟无异常通过。
外观检查:良好
结论:
本产品经过全面试验,其电气性能及机械性能符合现行国家有关强制执行标准和企业标准的技术要求, 合格。
中试控股电力质检部
|

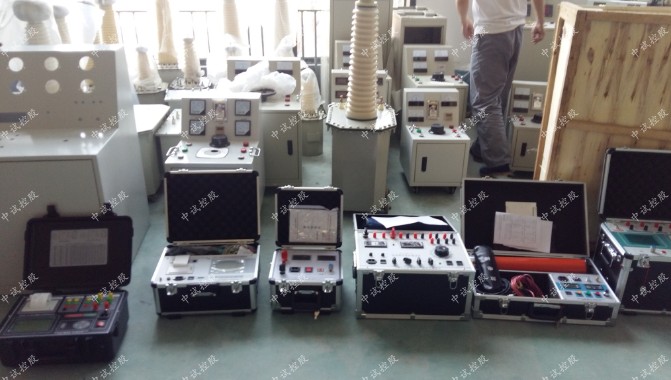

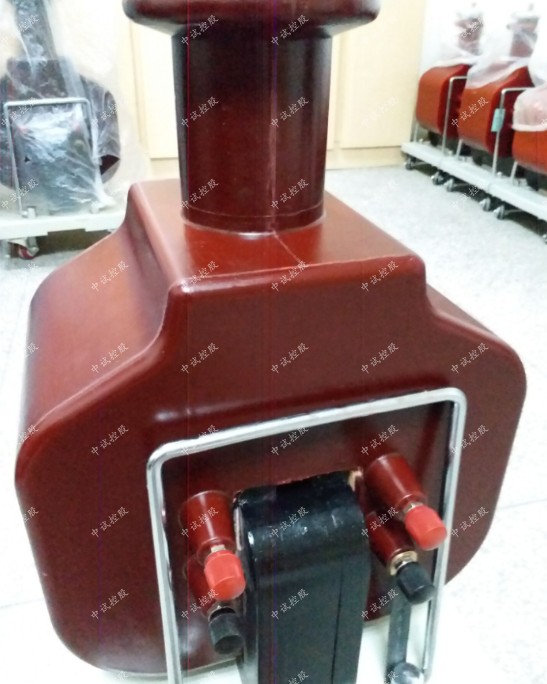

中试控股详细讲解工频试验变压器耐压测试仪的出厂检测报告填写规范,以20/100干式试验变压器为例。
质检报告
气候:晴
|
湿度:36%
|
温度10℃
|
产品名称
|
型号规格
|
容量
|
电压等级
|
干式试验变压器
|
GTB-20/100
|
20KVA
|
100KV
|
参数名称
|
低压
|
高压
|
测量
|
串级抽头
|
直流极性
|
/ 极
|
电压
|
200V
|
— / KV
|
100V
|
/ V
|
~100KV
|
电流
|
50A
|
0.2A
|
0.5A
|
/ A
|
实验项目
|
外观检查
|
均压盘
|
线圈
|
铁芯
|
底座
|
合格
|
合格
|
合格
|
合格
|
绝缘电阻
|
高压-低压、地
|
低压-高压、地
|
5000MΩ
|
5000MΩ
|
变比测量
|
低压/高压
|
测量/高压
|
400V/100KV
|
100V/100KV
|
空载试验
|
频率
|
输入电压
|
空载电流
|
占额定
|
50HZ
|
400V
|
0.56A
|
1.12%
|
短路试验
|
输入电流
|
输入电压
|
阻抗
|
50A
|
42V
|
10.5%
|
直流电阻
|
低压
|
高压
|
测量
|
串级
|
0.16Ω
|
16.1KΩ
|
0.37Ω
|
/ Ω
|
外施耐压
|
低压
|
试验电压
|
持续时间
|
3KV
|
60S
|
高压
|
试验电压
|
持续时间
|
3KV
|
60S
|
感应耐压
|
低压输入
|
高压输出
|
持续时间
|
440V
|
110KV
|
60S
|
结论
|
合格
|
仪器名称
|
X(T)C操作箱(台)
|
出厂编号
|
|
测试日期
|
2016.08
|
环境温度:11℃ 湿度:55% 气压: 101kP 试验设备:标准电压表
检验标准:JJG124-2005 检验结论:本产品符合本公司之出厂检定标准
1.产品试验数据:
电流表指示(A)
|
电压表指示(KV)
|
示值
|
实际值
|
示值
|
实际值
|
10.1
|
10
|
10.1
|
10
|
20.1
|
20
|
20.2
|
20
|
30.2
|
30
|
30.3
|
30
|
40.2
|
40
|
40.2
|
40
|
50.2
|
50
|
50.3
|
50
|
2.绝缘性能检测:
a.绝缘电阻:>5MΩ (实测电源线对机壳绝缘电阻:500 MΩ).
b.耐压试验:1.5KV/60s (实测电源线对机壳漏电流:0.56mA).
3.按键、开关、接线端子检测:
各按键、开关动作灵活,接线端子安装牢固,无松动。
4.保护检测
过流,零位保护正常
结论:
本产品经过全面试验,其电气性能及机械性能符合现行国家有关强制执行标准和企业标准的技术要求,合格。
中试控股电力质检部
|
