变压器是输电系统中的主要设备，其故障可能会引起爆炸甚至火灾等一系列事故，因此在变压器使用之前和使用的过程中都有一系列不可缺少的试验项目。其中包括变压器直流电阻测试。下面中试控股详细介绍

什么是变压器直流电阻测试 ?

在采购新的变压器，或者进行维修后，电厂等电力企业必须要对变压器做一系列的试验项目来保证变压器的质量良好，而对变压器的直流电阻测试是其中必不可少的试验项目。

那么什么是变压器直流电阻呢？

变压器直流电阻是指绕组的纯电阻阻抗，通过测量变压器的直流电阻可以判断变压器的内部线圈的绝缘程度。检验三相绕组内部是否存在匝间短路，绕组接头的焊接质量等问题。 应该如何测量变压器直流电阻呢？

• 电流、电压表法，通以直流电流，用电压表测量其电压，用电流表测量电流，根据欧姆定律即可算出被测电阻值。值得注意的是，电流表和电压表自身也有电阻，会对变压器的直流电阻测试结果产生误差，不建议使用。
• 平衡电桥法，常用的平衡电桥包括单臂电桥和双臂电桥。这种测量方法需要断电，同时拆去高压引线。然而，此种方法在每次测量时都需要花费很长的时间来等待电流表和电压表稳定，导致试验的效率低下，耗费时间长。

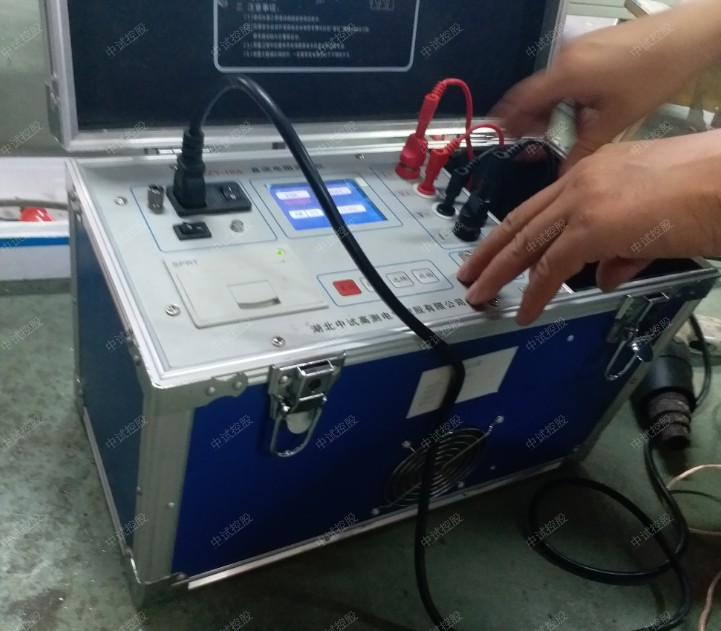

• 除了采用传统的压降法和电桥法以外，可以直接采用变压器直流电阻快速测试仪进行试验。直流电阻快速测试仪采用新的电源技术，解决了电桥法测试速度慢的弊端。同时自身具备自动消弧功能和自动校准功能，解决了压降法的测量不准确的问题。

在使用的直流电阻快速测试仪过程中我们应该注意哪些事项？

具体可参考《使用直流电阻测试仪应注意的事项》

针对测量结果如何判断变压器是否存在故障？

具体可参考《变压器线圈直流电阻测量及其结果分析》
