绝缘筒式无局放试验变压器一般结构要求
时间：2021-03-30
下面中试控股重点介绍一下绝缘筒式无局放试验变压器一般结构要求

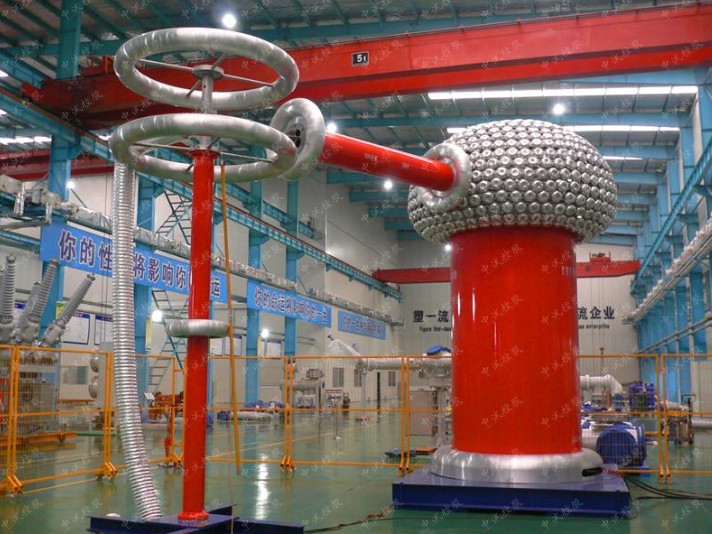

绝缘筒式无局放试验变压器是结合油浸式试验变压器和绝缘筒式电抗器工艺结构开发的产品。体积大、质量沉。适用于电力部门，大型厂矿企业，科研单位220kV及以下电压等级的电力设备(例如电力变压器，开关设备，电容器，互感器等)进行工频交流耐压试验、各电气设备(如电缆、大型变压器、互感器、GIS组合电器等)的局部放电试验。
试验变压器种类比较多，且大部分为小型便携是的，体积小，重量轻，所以构造也比较简单，但是绝缘筒式无局放试验变压器有所不同，它是试验变压器中体积大，是在充气式试验变压器加上特殊的工艺结构开发的最新产品。它的结构要求也比较多：
1、应装有储油柜(除密封式外)，带有储油柜的无局放试验变压器应加装带油封的吸湿器。
2、无局放试验变压器应配便于接线的均压球、均压罩。
3、在低压绕组、测量绕组和高压绕组之间应有接地屏隔离，接地屏应可靠接地。
4、宜装有注油、注绝缘气体、放油和检查油样用的阀门。
5、宜装有油位计，油位计应标注+40℃、+20℃、–5℃(户内式)油面线。六氟化硫气体绝缘无局放试验变压器应装有气压表或密度计。
6、应有可靠的接地螺栓，接地处应有明显的接地符号或标明接地字样。
7、50kVA及以下的无局放试验变压器应装有移动滚轮。串级式应供给电位架、绝缘支柱、防晕屏蔽罩等全部附件。应有供起吊用的吊拌(环)。
8、外表面应涂漆保护。
9、应保证正常运输后各部件相互位置不变，紧固件不松动。附件的布置及结构不妨碍吊装、运输及运输中紧固定位。
