电缆路径探测原理及方法是什么？

时间：2021-03-12

中试控股下面为您讲解：电缆路径探测原理及方法是什么？

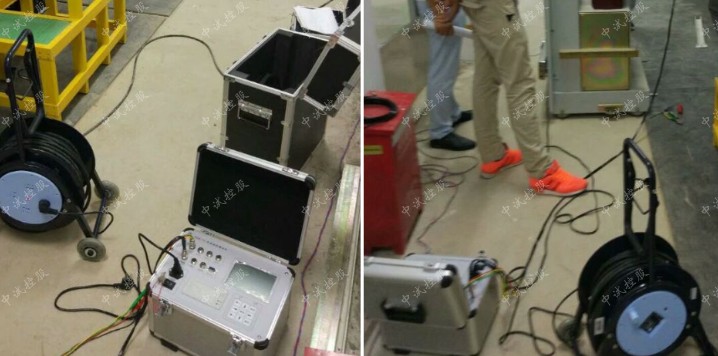

电缆探测仪的基本原理，是用探测线圈感知加载在待测电缆上的交变电流引起的电磁场。进行路径探测时，需要用信号发生器向电缆发射音频信号，用主机进行接收。

使用方法是：
1、连接传感器和耳机
将路径传感器接主机路径信号插口，耳机接耳机插口。
2、选择工作模式
按路径键，进入路径探测模式
3、音峰法探测
旋转传感器，使其轴线与提杆垂直、与地面水平，手提传感器时，应尽量保持传感器轴线垂直于电缆。将传感器横切可能的电缆路径，观察信号幅值，越接近电缆，信号越强，耳机声音也越大，当位于电缆正上方时，信号最强，故为音峰法。
为了正确观察信号幅值，应调整信号增益：当传感器位于电缆正上方信号最强时，信号幅值在40~80%之间比较合适。如果信号幅值过大，应逆时针旋转“路径增益”旋钮以减小增益；反之应调大增益。
4、音谷法探测
旋转传感器，使其轴线与提杆同向、与地面垂直。手提传感器横切可能的电缆路径，观察信号幅值，在电缆正上方时信号最弱，偏离电缆，信号会增强，越过某一点后信号再次减弱。为一马鞍形曲线，因电缆正上方处于信号最弱的谷值，故称音谷法。
音谷法同样须调整路径信号增益，使得信号最强时，信号幅值在40~80%之间。
5、80%法深度测量
首先用音峰法找到信号幅值最强的点，记下幅值数，然后左右水平移动传感器，找到左右两侧信号幅值减弱到最大幅值80%的点，则两点之间的距离等于电缆深度。注意：如果存在邻近管线，由于其感应电流的影响，最大幅值点往往稍偏离待测电缆正上方，且两侧的最大值到80%点的距离并不一定相等。
6、45° 法深度测量

在电缆两侧，分别反方向调整提杆，使传感器轴线与地面成45°夹角，横切电缆路径，在两侧分别找到信号幅值最弱的点，则两点之间的距离为电缆深度的2倍。
