电流互感器的工作原理是什么？

时间：2021-03-11

湖北中试控股下面为大家介绍电流互感器的工作原理是什么：

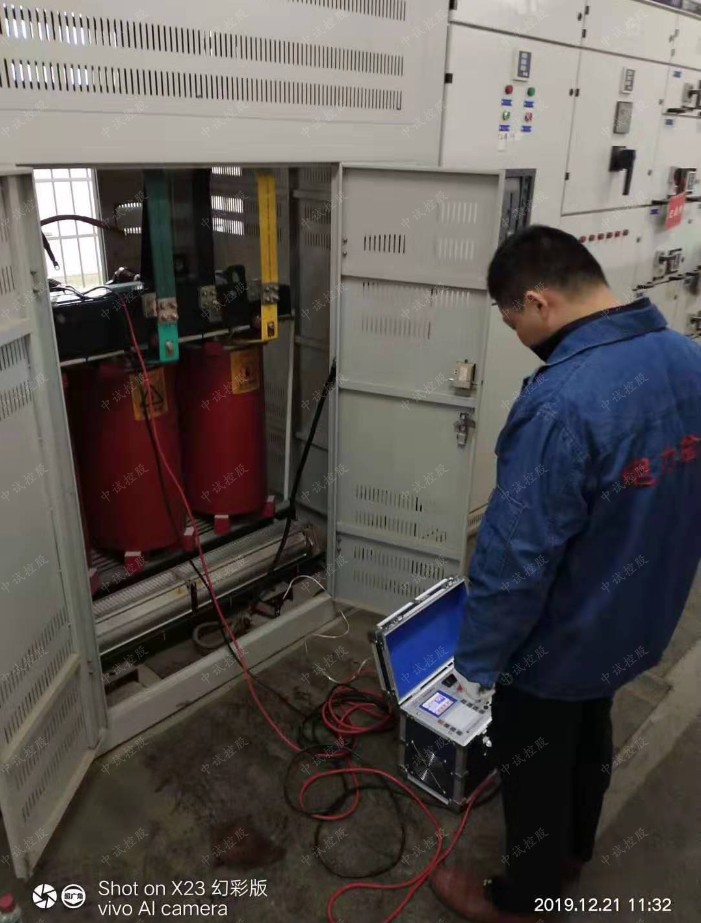

中试控股专业生产电流互感器测试仪（又称互感器测试仪），接下来为大家分享电流互感器的工作原理。电流互感器的工作原理基于电磁感应原理，电路电流经常流经其初级绕组。电流互感器工作时，其次级电路保持闭合，因此，测量仪器和保护电路的串联线圈的阻抗很小，工作状态接近短路。

电流互感器由闭合的铁芯和绕组组成。它很少有被测电流电路中串联连接的初级绕组。但是，它具有许多次级绕组，这些次级绕组串联在测量仪器和保护电路中。电流互感器起着变流器和电气隔离的作用，它是一种用于测量仪表，继电保护等二次设备的传感器，用以获取电力系统中一次电路的电流信息。它按比例将高电流转换为低电流，其初级端与初级系统相连，而次级端与测量仪器和继电保护相连。

在理想的电流互感器中，如果假设空载电流Ⅰ0= 0，那么总磁势Ⅰ0N0= 0。根据能量守恒定律，一次绕组的磁动势等于二次绕组的磁动势，即I 1NI = -I 2N2。

即，电流互感器的电流与其匝数成反比。初级电流和次级电流之间的比率I1 / I2称为电流互感器的电流比率。如果给出次级电流，则可以获得初级电流，次级电流与初级电流之间的相量差为1800。

电流互感器由一次线圈，二次线圈，铁芯，绝缘支座和出口端子组成。铁芯由硅钢板制成，初级线圈与主电路串联连接。通过测得的电流I1，初级线圈在铁芯中产生交变磁通，从而促使次级线圈感应出相应的次级电流I2。如果忽略励磁损耗，则I1n1 = I2n2，其中n1和n2分别指的是初级线圈和次级线圈的匝数。电流互感器的变压器比为K = I1 / I2 = n2 / n1。

由于初级线圈连接在主电路中，因此应采用适当的绝缘材料将初级线圈接地，以确保次级电路的安全和人身安全。二次电路由电流互感器的二次线圈，仪表和电流线圈组成，电流互感器可分为测量电流互感器和保护电流互感器两种。
