如何区分断路器合闸电阻和回路电阻

时间：2021-03-10

接下来中试控股告诉你如何区分断路器合闸电阻和回路电阻：

断路器作为电力系统上比较常见也比较重要的电气设备，在电力预防性试验中对于断路器的测试和检测项目也比较多。在日常的工作中，部分不太了解的客户对断路器的合闸电阻和回路电阻的测试容易混淆，这种问题主要是对于2种电阻的测试对象和作用不了解造成的。

断路器的回路电阻又称接触电阻，这个电阻的测试主要使用回路电阻测试仪进行测试，而且对于这个电阻的测试要求，在国家规程里有不小于DC100A的规定，这个电阻值测试的也比较明确，是断路器主触头在合闸状态下，其2个触头（动触头和静触头）之间的接触电阻值。当然这个电阻值要符合一定的标准，如果这个电阻值过大就会造成断路器烧坏。

断路器的作用很简单就是通断，其在电力系统中还可以控制线路在的投切，而在空载线路上的投切容易产生过电压，这样容易破坏电气设备，所以为了保护电气设备，要将产生过电压的能量进行释放，所以合闸电阻就是起到释放能量，防止过电压的作用。其主要是在主触头合闸前投入，主触头合闸后自动切除。因为这个电阻要消耗掉部分能量，所以这个电阻值要远比回路电阻（一般单位为μΩ）大得多，其常用单位一般为Ω。

而相对比较少见的则是合闸电阻，很多人会相将合闸电阻理解为回路电阻，因为测试回路电阻只能在断路器合闸的状态下才能测试，而且这个电阻如果不是对断路器很了解确实不知道其用途，也不能知道其中的区别。

所以测试合闸电阻是不可能用回路电阻测试仪进行替代的，因为其测试的对象和测试的结果就完全不一样，现在测试合闸电阻在某些断路器测试仪上有此项功能，比如中试控股生产研发的高压开关动特性测试仪，可以使用此类仪器进行测试，而且测试合闸电阻的目的也很明显，就是防止因为合闸电阻不合格，其无法起到释放电能，保护电气设备的作用。

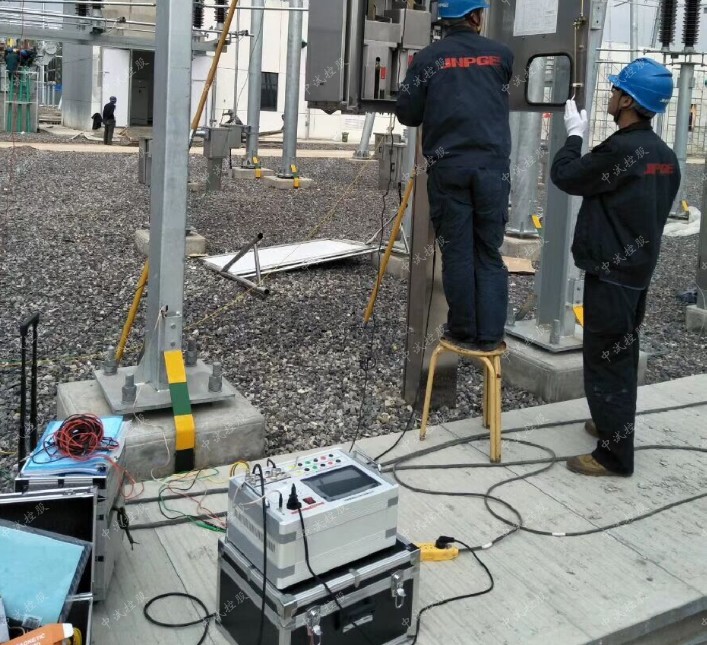

中试控股高压开关动特性测试仪是中试控股为适应各种高压开关动作特性测试的需要，开发研制的专用仪器，能够对断路器合闸电阻进行测试以及准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

高压开关动特性测试仪主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。此外，该设备还具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析，开关动作一次，显示所有数据及波形图谱。
