什么是变压器绕组变形测试仪频响分析法？

时间：2021-03-10

中试控股频响分析法应用于变压器绕组变形测试仪的技术原理，是目前电力行业测量绕组变形的主流技术。接下来中试控股告诉你什么是变压器绕组变形测试仪频响分析法：

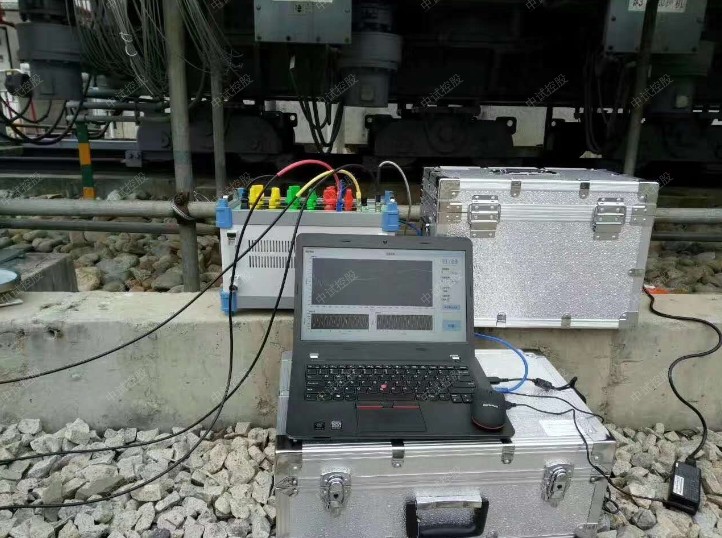

频响分析法也称为频响法，用频率响应分析法检测变压器内部绕组情况，硬件机芯采用DDS专用数字高速扫频技术，可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障特征。

频响法：是指在正弦稳态情况下，网络传递函数H（jω）与角频率ω的关系，通常把H（jω）幅值随ω的变化关系脚趾幅频响应，H（jω）相位随ω变化的关系成为相频响应。

幅频响应：幅是值信号的幅度大小，也叫振幅，频是指频率，幅频指的是信号的振幅于频率的关系。

相频响应：相是指网络输出和输入电压之间的相位角的差值，频是指的频率，相频是指网络输出与输入电压之间的相位频率关系。

频响分析法检测回路

当变压器结构定型后，它的额定频响特征是一定的，利用扫描发生器将一组不同频率的正弦波电压US加到被试变压器绕组的一端，在所选择的变压器其他端子上得到振幅和相位作为频率f的函数绘制曲线，也就是通常说的双通道分析单元测量在不同频率的f下的响应电压U2和激励电压U1的信号幅值之比，并获得幅频响应曲线，L、K、C代表绕组单位长度的分布电感、分布电容、对地电容，当变压器绕组发生结构变形后, L、K、C参数上会有不同程度的变化，曲线发生特征。
