绝缘工具（手套、靴等）耐压试验方案
时间：2021-01-20
一、测试对象及试验要求
|
绝缘手套的电气特性（V）
|
|||
|
型号
|
额定电压
|
交流耐受电压（有效值）
|
|
|
1
|
3000
|
10000
|
|
|
2
|
10000
|
20000
|
|
|
3
|
20000
|
30000
|
|
|
绝缘手套的直流耐压值（V）
|
|||
|
型号
|
额定电压
|
直流耐受电压（有效值）
|
|
|
1
|
3000
|
20000
|
|
|
2
|
10000
|
30000
|
|
|
3
|
20000
|
40000
|
|
|
绝缘鞋（靴）的电气特性 （V）
|
|||
|
400
|
3500
|
||
|
3000~10000
|
15000
|
||
- 环境温度：－150C –45 0C;
- 相对湿度：≤90%RH;
- 海拔高度: ≤2500米；
- GB10229-88 《电抗器》
- GB1094 《电力变压器》
- GB50150-2006 《电气装置安装工程电气设备交接试验标准》
- DL/T 596-1996 《电力设备预防性试验规程》
- GB1094.1-GB1094.6-96 《外壳防护等级》
- GB2900 《电工名词术语》
- GB/T16927.1~2-1997 《高电压试验技术》
- 1.输入电压：AC~220V 50Hz
- 2.输出电压：0～30kV
- 3.容 量：3kVA

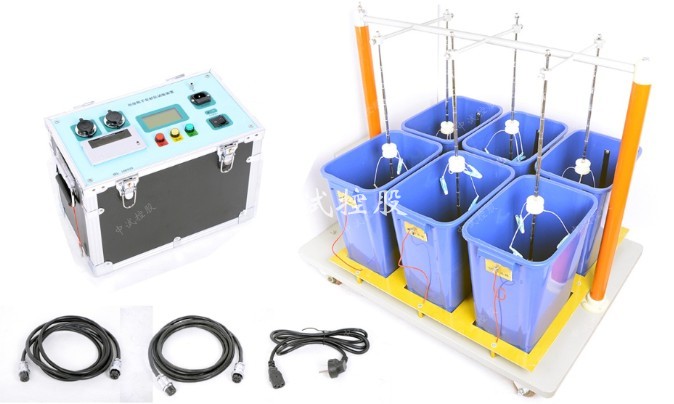

- 4.测试数量：每次6只 绝缘靴(手套)耐压试验装置
- 5.测量数据：可显示打印每只被试品电压值；泄漏电流值
- 6.过流保护；过压保护；自定义时间、电压、泄漏电流值
- 7.液晶显示，全中文菜单操作，带打印
- 8.测量准确度：电压±2%（±3个字）电流±2%（±3个字）
- 9.产品重量：绝缘靴（手套）操作箱：12kg 工频耐压试验台：60kg
根据绝缘靴、手套的电气试验要求和试验设备的特性，确定其容量为5KVA/50KV交直流试验变压器及5KVA控制箱，另可配安全附件水阻。
六、系统配置及参
1、5KVA/50KV高压试验变压器 5kVA/50kV
- 额定容量：5kVA；
- 最大输出电压：AC50kV DC70kV
- 输入电压：2000V；电流：25A
- 结 构：油浸式、干式、充气式
2、5kVA控制箱 5kVA
- 测量范围：0～9999 字
- 测量精度：0.5 ％FS ±2
- 设定方式：面板轻触式按键数字设定 设定值断电永久保存
- 保护方式：工作异常自动复位，欠压自动复位
- 电源电压：AC220V ±15%, 50 Hz±2Hz
| 序号 | 设 备 名 称 | 型 号 及 规 格 | 单位 | 数量 | 备注 |
| 1 | 高压试验变压器 | 5kVA/50kV | 台 | 1 | |
| 2 | 全自动控制箱 | 5kVA | 台 | 1 | |
| 3 | 测试架 | 套 | 1 | ||
| 4 | 电源线 | 根 | 1 | ||
| 5 | 测试线 | 套 | 1 | ||
| 6 | 地线 | 根 | 1 | ||
| 7 | 水槽 | 只 | 6 | ||
| 8 | 保险管 | 2A | 只 | 2 | |
| 9 | 钢珠 | 盒 | 2 | ||
| 10 | 使用说明书 | 份 | 1 | ||
| 11 | 合格证 | 份 | 1 | ||
| 12 | 出厂检验报告 | 份 | 1 | ||
| 13 | 水阻 | 只 | 1 | 可选 | |
| 14 | 硅堆 | 只 | 1 |
可选（直流用） |
增值服务
- 三年质保,一年包换,三个月试用
