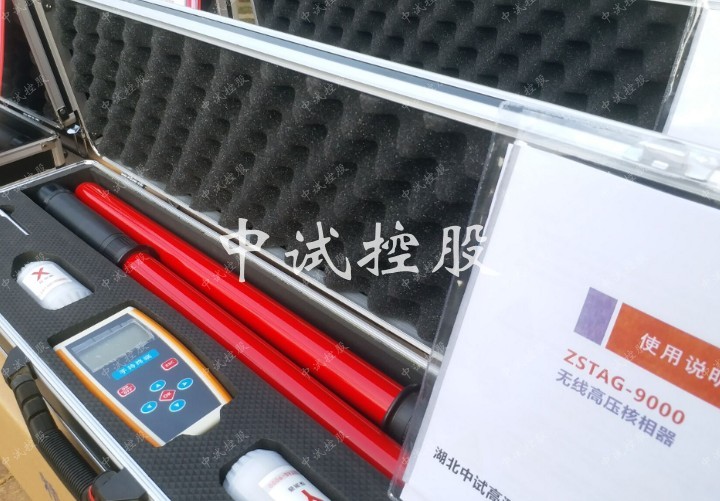

带你了解高压无线定相器测试指标

时间：2021-01-18

电气指标

可检测电压范围：0.4 ~ 500kV (标准配置为6 ~ 110kV)；
无线传输距离：≥ 200米视距 (300米以上需定做)；
测试精度：0.1°；
同相定义：严格按照规程的规定设计，高压无线定相器相角≤15°为同相，相角≥15°为不同相（也可根据用户定义角度判断范围）；
工作频率：45~60Hz，可用于国外60Hz电网的核相；

绝缘指标

发射器(两个)本体采用高耐压尼龙材料，绝缘等级：80kV/cm;
绝缘伸缩杆(材料)选用兵工企业生产的防潮绝缘管，符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点，高压无线定相器厂家该材质特性见表一和表二，表三为此核相仪的综合参数。

表一绝缘杆机械、电气特性

项目	单位	指标
马丁式耐热性 ( 纵向 )	℃	>200
抗冲击 ( 纵向 )	MPa/cm	>147
抗弯度 ( 纵向 )	MPa	>343
表面电阻系数 ( 水浸后 )	Ω	>10x10 11
体积电阻系数 ( 常态 )	Ω/cm	>10x10 31

表二绝缘杆耐压试验参数

电压 (kV)	长度 (m)	工频耐压 (kV)		时间 (min)	结果
		标准值	试验值
6-10	1.5	44	44	1 ～ 5	合格
35	2.4	80	80	1 ～ 5	合格
66~110	2.8	254	254	1 ～ 5	合格

该产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~110kV便携式核相仪通用技术条件DL/T971-2005》要求。

表三综合参数

序号	试验项目	单位	试验参数							备注
序号	试验项目	单位	3kV	6kV	10kV	35kV	110kV	220kV	500kV	备注
01	启动电压	kV	>0.4	>0.4	>0.4	>0.4	>0.4	>0.4	>0.4	合格
02	传输视距	m	> 200 米							合格
04	泄漏电流	μA	<30	<30	<30	<30	<30	<30	<30	合格
05	音响强度	dB	>75	>75	>>75	>75	>75	>75	>75	合格
06	直流电压验	kV	3	6	10	35	110	220	500	合格
07	工频耐压	0.3m/40kV								合格
08	抗电弧试验	kV	3.6	7.2	12	42	130	260	600	合格
09	防短路试验	kV	3.6	7.2	12	42	88	176	400	合格
11	温度试验	℃	-30~+45							合格
12	湿度试验	%	95%	95%	95%	95%	95%	95%	95%	合格
13	自由跌落	次	10	10	10	10	10	10	10	合格
14	冲击试验	次	1000	1000	1000	1000	1000	1000	1000	合格
15	同相干扰	kV	<1.2	<2.4	<4	<14	<44	<88	<200	合格
16	反相干扰	kV	>1.8	>3.6	>6	>21	>66	>132	>300	合格
17	工作环境		户内户外							合格
18	工作电压	V	8.7V							锂电
19	静态电流	μA	< 10							合格
20	动态电流	mA	< 20							合格
21	动态功耗	W	<0.2
