你分得清什么是串联谐振，什么是并联谐振吗

时间：2021-01-15

串联谐振是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。串联谐振利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的设备由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

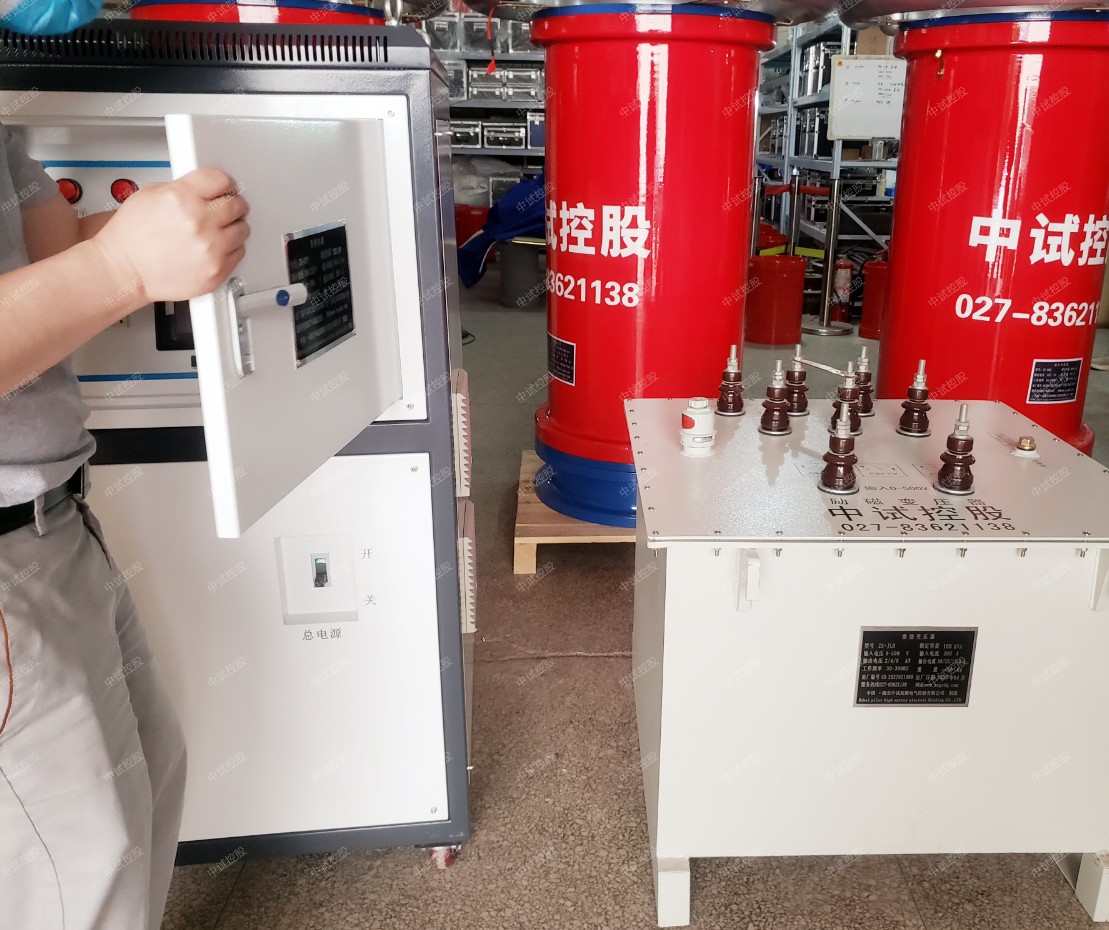

变频串联谐振装置主要由变频电源（主机）、励磁变压器、谐振电抗器、电容分压器组成，主要用来进行电缆的交流耐压试验，具有体积小、重量轻、电压等级高、测试精度高等特点，是很多电力企业优先采购的电力测试设备，可广泛适用于电力、冶金、石油、化工等行业，设备采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。
