电力知识之兆欧表原理及作用

时间：2021-01-09

电力知识之兆欧表原理及作用，兆欧表是仪器用来测量所述电阻的的绝缘。它的工作原理是比较原理，即将绝缘电阻与已知的电阻值进行比较。如果绝缘电阻很高，则动圈的指针向无穷远方向偏转，如果低，则指针指示零电阻。兆欧表的准确度很高与其他文书相比。兆欧表的建设。

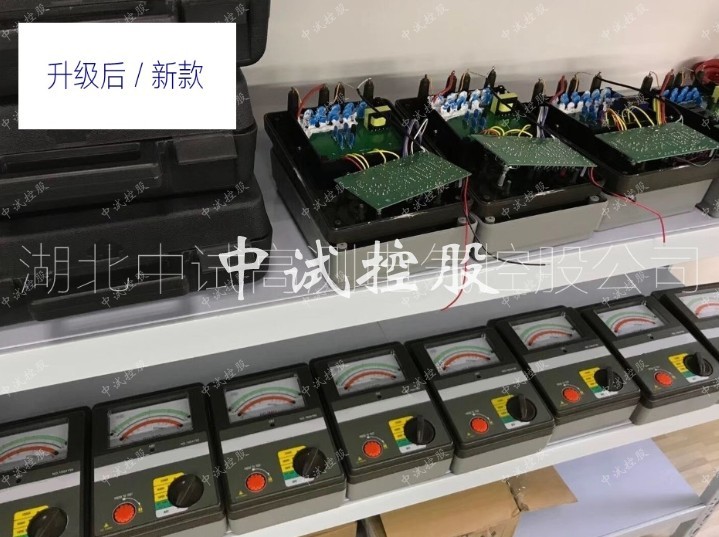

兆欧表的构造，兆欧表具有一个电流线圈和两个电压线圈V 1和V 2。电压线圈V 1通过连接到发电机的磁铁。当PMMC仪器的指针偏向无穷大时，这意味着电压线圈保持在弱磁场中并因此经历非常小的扭矩。

当线圈在强磁场内移动时，线圈所经历的扭矩增加。线圈经受极面下的最大扭矩和设置在阻力标尺零端的指针。

为了改善扭矩，使用电压线圈V 2。线圈V 2被分配为当指针从无穷远偏转到零时线圈移动到更强的磁场中。

在兆欧表中，考虑了电压线圈V 1和V 2的组合作用。线圈包括可变刚度的弹簧。它在线圈的零端附近是僵硬的，并且在弹簧的无限远端附近变得非常弱。

弹簧压缩低阻力部分并打开弹簧的高阻力，这是兆欧表的巨大优势，因为它用于测量通常非常高的阻力绝缘。

仪器有电压选择开关，用于选择仪器的电压范围。通过选择与电流线圈串联连接的变化电阻R来控制电压范围。通过连接手动发电机产生电压。

兆欧表的工作

测试电压通常为500,1000或2500 V，由手动发电机产生。发电机具有离心式离合器，由此发电机为绝缘测试提供了常数。恒定电压用于测试具有低电阻的绝缘。

兆欧表有三个线圈，两个压力线圈和一个电流线圈。压力线圈沿逆时针方向旋转动圈，而电流线圈沿顺时针方向旋转。

当未知电阻连接在电路中时，动圈的指针变得稳定。压力线圈和电流线圈平衡指针并将其设置在刻度的中间。

指针的偏转与施加到外部电路的电压成正比。当测试电路应用于兆欧表时，如果整个绝缘没有短路，则指针向无穷远方向偏转。这表明电阻具有高绝缘性。对于低电阻，指针向零移动。
