在电力设备交流耐压试验中电抗器的作用

时间：2021-01-09

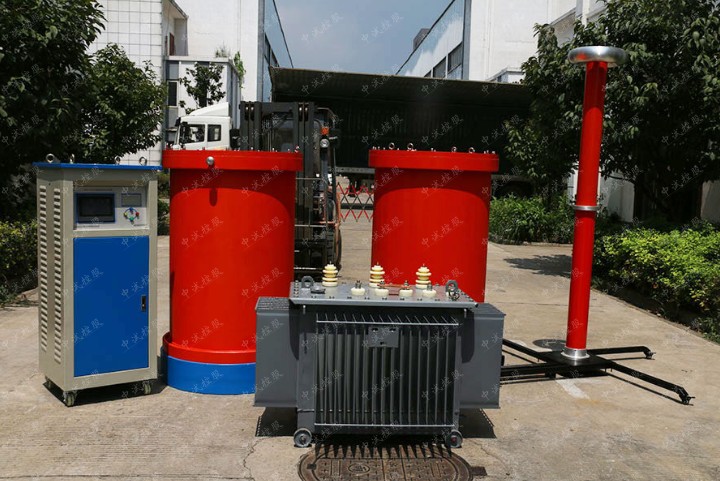

在电力设备交流耐压试验中，特别是串联谐振耐压试验会经常使用到电抗器，电抗器在试验中的作用就是为了使XC=XL，也就是让回路处于谐振状态，从而得到高电压。谐振频率取决于被试品的电容量和电抗器的电感。
电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

  电力设备交流耐压试验中常用的几类电抗器的特性：
  铁芯电抗器，噪声大、电抗器线性度差、能引起漏磁、局部过热，易发生磁饱和，烧毁线圈。系统过压、过流和谐波的影响，致使铁芯过饱和电抗值急剧下降，抑制谐波的能力下降，抗短路电流能力低。干式铁芯式电抗器除上述缺点外，还不能在室外运行。
  干式空芯电抗器，线性度好，无噪声，过流能力强，散热能力强，机械结构简单、坚固，户内、户外都可使用，基本上免维护。缺点是体积较大损耗较大。
  半芯电抗器，半芯电抭器是介于铁芯电抭器和空芯电抗器之间的一种新型电抭器，在空芯电抗器绕组内加上不闭合磁路的铁芯，使半芯电抗器具有铁芯电抗器和空芯电抗器的优点。组成全新的半芯电抗器，半芯电抗器线圏直径比空芯电抗器直径小20%电抗器损耗低25%，线性度接近于直线，阻抗不随电流增加而减小，噪声低于50DB。便于在柜内安装，是无功补偿比较好的串联电抗器。
  电抗器还有许多不同种类，通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器，除此之外根据串联和并联的不同也可以分为同种类
