10kV电缆耐压试验的具体试验方案

时间：2021-01-05

试验方案名称：变频串联谐振试验装置，10kv电缆耐压试验

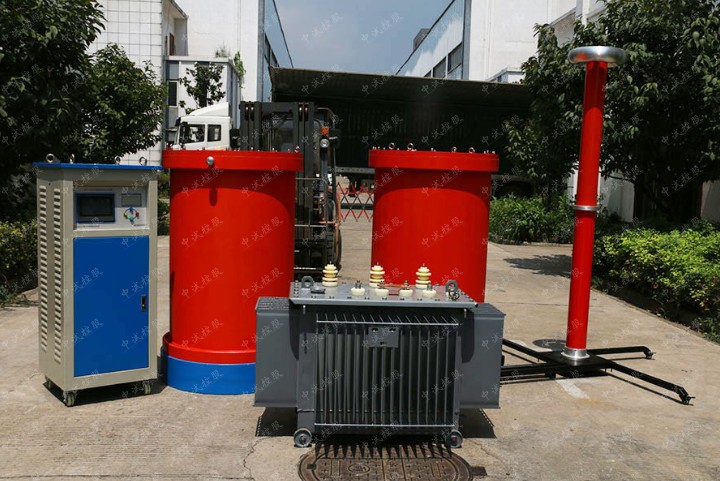

电缆变频串联谐振耐压试验装置

试验对象：35kV，截面积300mm2，长度500m以内电缆的交流耐压试验

10kv电缆耐压试验试验步骤及技术措施

1、试验方法：用5000V兆欧表依次测量各相线芯对其他两相及金属套的绝缘电阻，金属套及非被测试相线芯接地。测量前将被测线芯接地，使其充分放电，放电时间一般为2—5 分钟，由于存在吸收现象，兆欧表读数随时间逐步放大，测量时应读取绝缘电阻的稳定值作为电缆的绝缘电阻值。

2、测量步骤：

1)测量并记录环境温度、相对湿度、电缆铭牌、仪器名称及编号;

2)将所有被试部分充分放电，非被测试相电缆线芯及金属套接地;

3)将兆欧表接地端子(E)用接电线与接地导体连接好，兆欧表火线端子(L)接至被测位的引出端头上，兆欧表读数稳定后记录绝缘电阻值，拆除兆欧表各相线;

4)将被试电缆对地放电并接地;

5)依照此步骤测试其他两相。

3、电缆耐压试验结果判断：如果耐压试验中未发生放电击穿现象，则认为耐压试验通过。
