高压开关动特性测试仪在使用过程中问题讲解
时间：2020-12-30
现场用仪器进行控制合、分闸操作时，开关不动作。

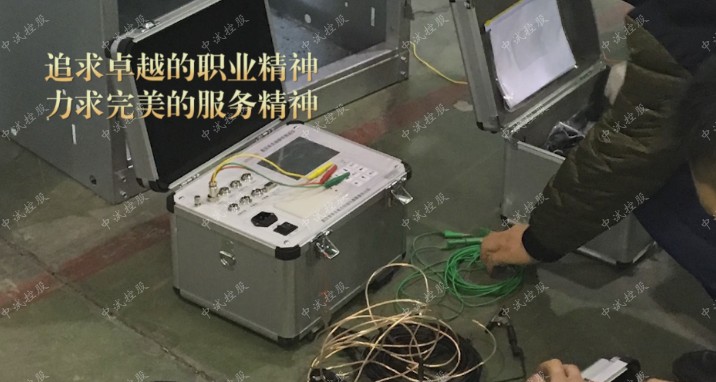

高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。高压开关动特性测试仪(别称:断路器特性测试仪)以单片机为核心进行采样，处理和输出，仪器主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，高压开关动特性测试仪适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
1. 现场合、分闸控制接线不正确或控制回路存在问题
解决方法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书图12控制接线图及说明重新接线。检查控制回路，保证回路畅通。
2. 仪器提示“输出短路或负载过大，请关机检查控制接线”
（1）控制接线错误，造成仪器输出短路，致使短路保护功能启动，仪器“合、分闸控制电源”无输出
解决方法：关机后参见上述第一、1条重新检查接线。
（2）现场线圈负载过大，仪器无法正常驱动
解决方法：对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的最大带载能力为20A。致使负载过大，仪器无法正常驱动。
现场一般都是把合闸控制线接在合闸线圈前级的合闸接触器线圈上，用仪器控制开关接触器合上，用接触器驱动开关合闸线圈，使开关动作。或者采用“外触发”方式操作开关合闸。
对于液压和弹簧机构的开关，由于仪器对输出电流大于6A时就默认为“负载过大”。请看一看或者用万用表实测一下合闸线圈的电阻阻值，确认合闸线圈电流较大。然后请认真检查接线，确认合闸输出没有短路，则取消仪器的短路保护功能进行试验。（注：仪器的短路保护功能取消后，“合、分闸控制电源”输出就不具备保护功能，如果此时控制电源输出确实是短路状态，则可能会造成仪器控制电源的损坏！请谨慎操作）。
具体方法是：关机→按住向下按键不放→开机，直到出现“释放按键”画面提示→松开向下按键，短路保护功能取消。
注意：仪器只要重新关机或复位后，短路保护功能又重新启动。
3. 检查仪器操作电源是否有直流输出
用万用表对仪器内部提供的操作电源进行电压校验检查。如电压输出正常，则进行其它检查;如无电压输出则：
操作控制线上的保险管烧毁或控或制线损坏，
解决方法：应更换新保险管或重新接好控制线。
仪器内部电源损坏
解决方法：用现场开关柜操作电源，采用“外触发”方式进行操作。
4. 开关机构存在保护闭锁（如西门子、ABB开关）
解决方法：使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭锁。
开关特性测试仪使用现场操作电源，用“外触发”方式试验。
干货：高压开关动特性测试仪问题处理方法
二、仪器做单合、单分测试时，开关动作了，但无数据显示
1.地线未完全接好
解决方法：认真检查地线，重新紧固地线。
2.合闸线圈或分闸线圈的阻值太大，以致负载过小（一般线圈电流小于1A时，容易出现此种情况），使得仪器提前触发，未采集到数据
解决方法：取消短路保护功能再试验。
3.合闸不出数据，则合闸控制回路损坏，分闸不出数据，则分闸控制回路损坏
解决方法：现场用好的那一路电源控制通道临时测试，如合闸不出数据，那么就用分闸通道测试合闸，方法是，把分闸控制线（绿色、黑色线）接在合闸线圈上，用分闸控制来操作开关合闸测试过程。
三、仪器做单合测试时，开关合上，马上又分开
1.开关控制回路有问题
解决方法：认真检查开关控制回路，排除故障。
2.合闸控制通道损坏
解决方法：取下分闸控制线，只用合闸控制通道做试验，试验完成后返厂维修。
四、打印机能走纸却不能打印文字、图形
1.打印纸安装反了
解决方法：重新正确安装热敏打印纸。
2.热敏打印机加热头坏了
解决方法：返厂维修热敏打印机加热头。
五、仪器进行速度测试时，测试结果出现满屏的竖条纹
传感器的选择项有误（如通用传感器用了直线或旋转、直线或旋转用了通用选项）
解决方法：应对传感器的选择重新进行设置。
