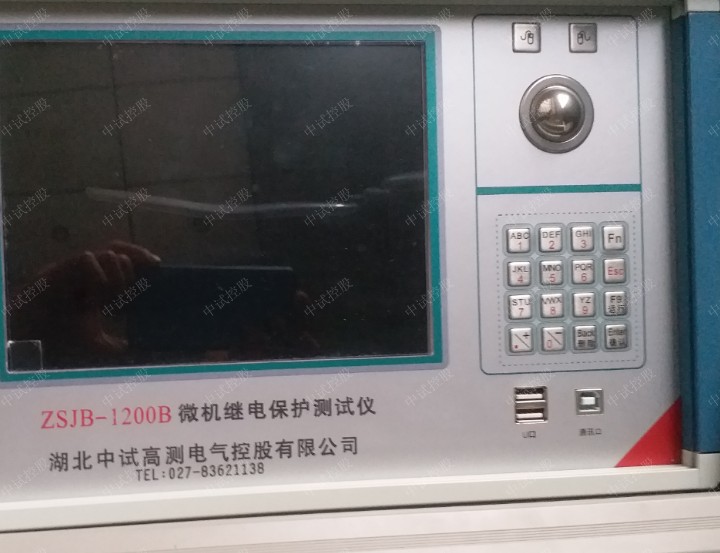

微机继电保护测试仪基本结构由测试仪主机和外配的升压器、外配的升流器组成,其中外配升压器、升流器为选配件。标准配置为主机十外配升压器,该标准配置可以完成全部功能试验。测试仪主机包含内置升压器,内置升流器,微机控制系统,320x240点阵大屏幕全汉化LCD,微机继电保护测试仪微型打印机等部分组成。

测试仪主机可以直接用于做CT伏安特性、变比极性、PT激磁特性、变比、极性等试验金源:品质如金,源于创新如果测试仪主机输出电压范围不能满足要求,可以采用选配的外接升压器进行试验将测试仪主机输出电压接至外接升压器进行二次升压至2000V用信号线缆将其与机数据接口接好即可如果测试仪主机内置升流器输出电流范围或功率不能满足要求,可以采用选配的外接升流器进行升流。将测试仪主机内置调压器输出电压接至外接升流器其输出电流可达1500A。用信号线缆将其与主机数据接口接好即可2.3液晶显示说明测试仪采用320×240点阵高分辨率液晶显示屏作显示器,试验的全过程及试验结果均在显示屏上显示,全套汉字化操作界面,清晰美观,简单方便无需专门计算机知识即可掌握
