1、35kV，630mm²及以下，6km电缆交流耐压试验，电容量≤1.519μF，试验频率为30-300Hz，试验电压52kV。

频率取35Hz

试验电流 I=2πfCU试=2π×40×1.519×10-6×52×103=17.3A

对应电抗器电感量 L=1/ω2C=13.6H

2、110kV，1000mm²及以下，5km电缆交流耐压试验，电容量≤1.325μF，试验频率为30-300Hz，试验电压128kV。

频率取35Hz

试验电流 I=2πfCU试=2π×35×1.325×10-6×128×103=37A

对应电抗器电感量 L=1/ω2C=15.6H

3、220kV，1600mm²及以下，2km电缆交流耐压试验，电容量≤0.408μF，试验频率为30-300Hz，试验电压216kV。

频率取35Hz

试验电流 I=2πfCU试=2π×35×0.36×10-6×216×103=19.3A

对应电抗器电感量 L=1/ω2C=50.7H

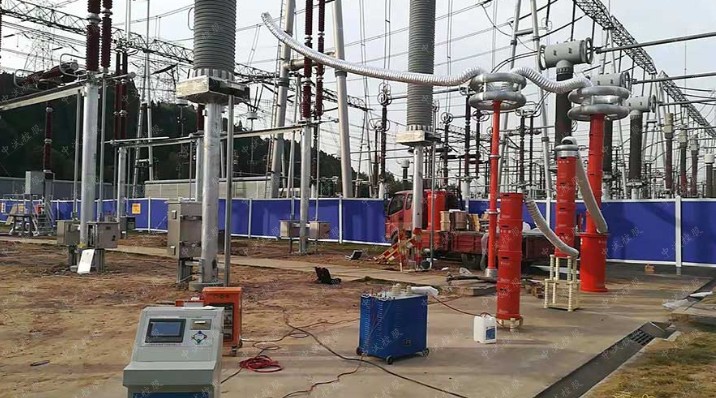

※：根据以上各项目试验电压、电流、频率、电感量即设计四节电抗器，使用电抗器四节组合串联或并联完成以上各项试验要求和目的,则单节电抗器为1300kVA/130kV/10A/60H

验证：1、35kV，630mm²及以下，6km电缆交流耐压试验，电容量≤1.519μF，试验频率为30-300Hz，试验电压52kV。

☆：使用电抗器四节并联,此时电感量为60/4=15H

此组合电流为4*10=40A，此组合谐振高压输出为130kV。

试验频率f=1/2π√LC=1/(2×3.14×√15×1.519×10-6)=33.3Hz

试验电流 I=2πfCU试=2π×33.3×1.519×10-6×52×103=16.5A

验证：2、110kV，1000mm²及以下，5km电缆交流耐压试验，电容量≤1.325μF，试验频率为30-300Hz，试验电压128kV。

☆：使用电抗器四节并联,此时电感量为60/4=15H

此组合电流为4*10=40A，此组合谐振高压输出为130kV。

试验频率f=1/2π√LC=1/(2×3.14×√15×1.325×10-6)=35.7Hz

试验电流 I=2πfCU试=2π×35.7×1.325×10-6×128×103=38A

验证：3、220kV，1600mm²及以下，2km电缆交流耐压试验，电容量≤0.408μF，试验频率为30-300Hz，试验电压216kV。

☆：使用电抗器四节两串两组并联,此时电感量为（60*2）/2=60H

此组合电流为2*10=20A，此组合谐振高压输出为260kV。

试验频率f=1/2π√LC=1/(2×3.14×√60×0.408×10-6)=32.2Hz

试验电流 I=2πfCU试=2π×32.2×0.408×10-6×216×103=17.8A

总结:装置容量定为5200kVA/520kV;四节电抗器，电抗器单节为1300kVA/130kV/10A/60H通过组合使用能满足上述被试品的试验要求。
