SF6密度继电器校验仪与密度继电器的连接方法？

时间：2020-12-28

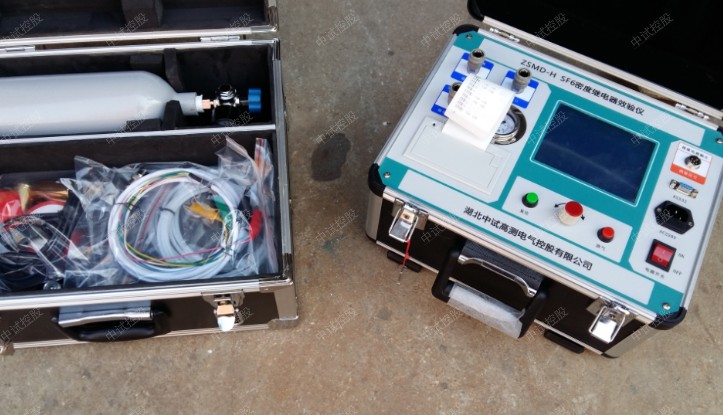

SF6密度继电器校验仪，是一种智能化全自动的SF6密度继电器校验仪器。该仪器采用单周期指令微机技术，运行速度是普通单片机的10倍，能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，因此该仪器测量更准确及时。

要想做好SF6密度继电器校验仪对SF6密度继电器校验，我们最先应该了解SF6密度继电器校验仪与密度继电器的连接方法。
1、确认密度继电器控制电源已经继开，保证密度继电器在无外接电源状态下方可进行校验。
2、连接校验仪与待校表之间的信号线
2.1密度继电器的闭锁、报警、超压输出与校验仪相连
将校验仪七芯插头上写有‘绿、红、黄’三个鳄鱼夹分别与待测密度表的‘接点一、接点二、接点三’对应输出端的一个端子相连接（有该输出就连接否则不用），将三个‘黑色’鳄鱼夹分别与待测密度表的‘接点一、接点二、接点三’对应输出端的另外一个端子相连接（有该输出就连接否则不用）。
2.2 密度继电器的4～20mA输出与校验仪相连
将校验仪四芯插头上的4～20mA 输入信号‘红色’鳄鱼夹与待测密度表的4～20mA对应输出端的正端相连接（有该输出就连接否则不用），将‘黑色’鳄鱼夹与待测密度表的4～20mA对应输出端的负端相连接（有该输出就连接否则不用）。
2.3 环境温度传感器与校验仪连接
将与测试气路捆在一起的三芯插头插入校验仪的‘SF6温度’插座即可。
3、密度继电器自带的专用气路先将气瓶和仪器的进气口相连。再将被校SF6密度继电器连接到仪器上‘测量口’中。
