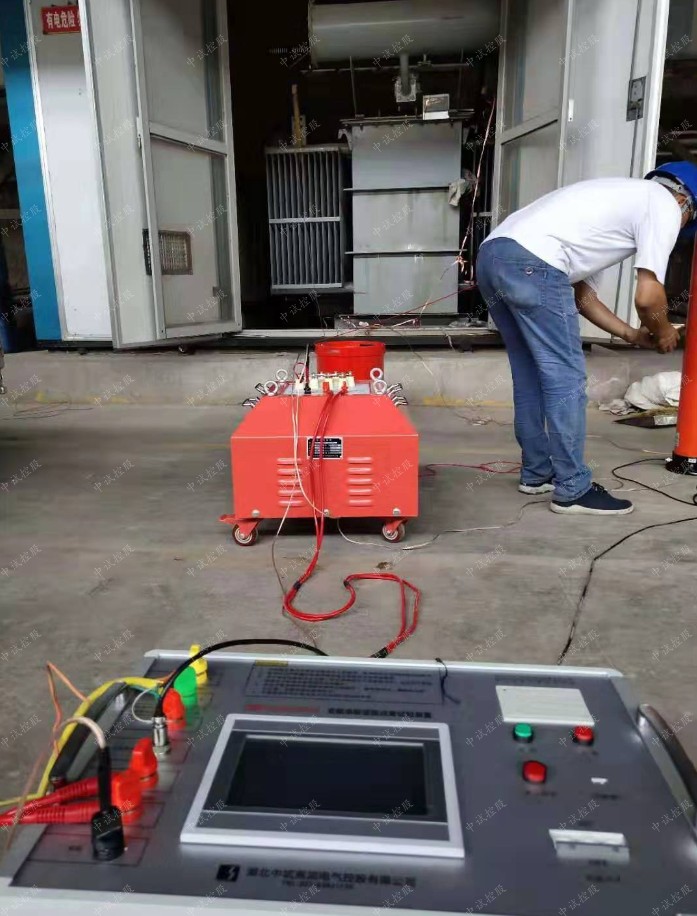

串联谐振耐压试验装置由电抗器、电容器、变频控制电源、励磁变压器组成。

串联谐振是利用电抗器的电感与被试品电容实现电容谐振,在被试品上获得高电压、大电流,是当前高电压试验的一种新的方法在国内外已经得到广泛的应用。

串联谐振耐压试验装置中的电抗器在进行串联谐振试验时如果出现以下四种情况应该立即停止试验，并关闭电源：

(1)串联谐振的并联电抗器内部有强烈的爆炸和严重的放电声。

(2)释压装置向外喷油或冒烟。

(3)串联谐振的并联电抗器着火。

(4)在正常情况下,并联电抗器的温度不正常并不断上升超过105°C。

(5)串联谐振的并联电抗器严重漏油使油位下降,并低于油位计的指示限度。

变频串联谐振是谐振式电流滤波电路,能改善电源波形畸变,获得较好的正弦电压波形,有效防止谐波峰值对被试品的误击穿。
